Excel画仓库规划图技巧详解，如何快速高效绘制？

以嵌架

·

2025-06-27 10:34:43

阅读10分钟

已读29次

1、Excel可以通过插入形状与表格工具，快速绘制基本的仓库布局图；2、利用单元格调整与颜色填充，清晰标注区域与物品；3、结合简道云零代码开发平台，可实现更高效的动态管理与数据对接。 其中，第一点尤为关键：用户可在Excel中通过“插入”菜单选择矩形、线条等形状，拼接出货架、通道、出入口等元素，再配合单元格合并和颜色填充，实现对仓库空间的直观划分。这种方法门槛低，几乎无需美术基础，适合快速迭代和多次调整。对于有更高自动化需求的企业，还可尝试结合简道云零代码开发平台，实现数据联动与可视化提升。

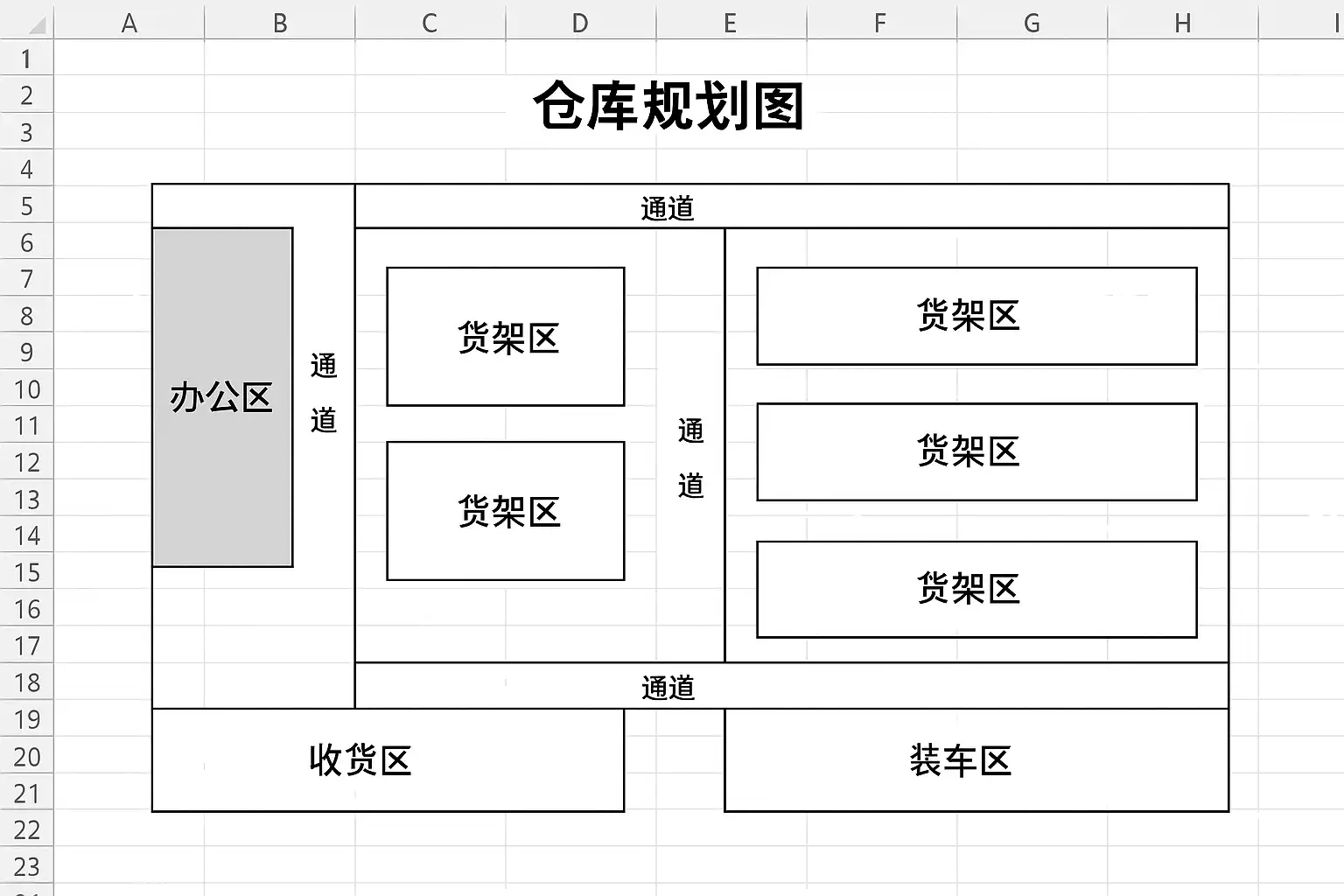

《怎么用excel画仓库规划图》

官网地址： https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

---

一、基础准备：画仓库规划图前的Excel设置

在正式开始绘制之前，需要进行以下准备工作：

步骤	操作说明
1. 新建工作表	打开Excel，新建一个空白工作表
2. 设置网格	调整行高列宽，使单元格近似正方形，方便绘制比例
3. 插入辅助线	可使用边框功能为区域添加边界
4. 命名区域	对重要区域（如“货架区”、“出入口”）进行命名标注

详细说明：设置网格是关键步骤，将列宽设为34（或根据实际需求），行高设为2025像素，这样每个单元格面积接近，可模拟实际仓库的比例布局。

---

二、核心操作：用Excel绘制仓库布局图

在完成基础设置后，具体绘制可以按照以下步骤进行：

1. 插入形状组件

• 点击“插入”-“形状”，选择矩形（表示货架）、线条（表示通道）、椭圆或其他图标（表示设备或特殊区）。
• 拖动到指定位置，并调整大小以贴合单元格比例。
• 使用填充色区分不同功能区，如存储区（浅蓝），发货区（浅绿），收货区（黄色）等。

2. 利用单元格组合和颜色填充

• 合并若干单元格作为大型功能区，如大件存储区。
• 使用“填充颜色”为不同区域上色，提高识别度。
• 在重要区域添加文本说明，如“装卸口”、“办公区”等。

3. 添加标签及注释

• 使用文本框添加详细描述，例如货架编号、容量限制等。
• 可以利用批注功能补充说明特定位置用途。

4. 优化及美化

• 利用边框工具增加轮廓感，使布局更清晰。
• 调整层级关系，使标签不被遮挡。

5. 保存模板便于复用

• 绘制完成后，将该工作表另存为模板文件，以备日后修改和复制使用。

示例：

区域名称	色彩建议	描述
收货区	浅黄色	靠近主入口
存储主通道	灰色	便于搬运设备通行
货架A	浅蓝色	放置常规物品
装卸口	红色边框	与外部运输对接

---

三、进阶技巧：提高效率与规范性的操作方法

为了让你的仓库规划图更加专业且实用，可以采用以下进阶技巧：

• 批量复制粘贴同类元素，比如多个同尺寸货架，只需复制调整即可。
• 利用条件格式，根据库存数量自动变色，为实时管理提供辅助支持。
• 使用超链接或备注，将每个区域关联至详细数据页，实现信息互通。
• 应用公式统计各区域面积或容量，提高空间利用率分析效率。

例如，通过如下公式计算某一块合并单元格代表的面积： =合并单元格数量*实际尺码/总网格数

---

四、多方案比较：Excel VS 专业软件 VS 零代码平台

下表对比了常见三种制作仓库规划图的方法：

工具类别	优点	缺点	推荐场景
Excel	易上手，无需安装额外软件；便于团队协作	图形编辑有限；难以应对复杂动态需求	小微企业/初步设计
CAD/Visio	功能强大，可精细设计，多样化专业组件	学习成本高，需要安装专门软件	大型项目/专业工程师
零代码平台如简道云	可集成数据动态展示；流程自动化，高度定制	初期熟悉产品有一定学习曲线	数据驱动型管理/持续优化场景

结合简道云零代码开发平台，可以将静态布局与库存信息、物流追踪等实时数据打通。例如，在简道云中搭建表单同步库存变化，并通过拖拽组件生成交互式布局页面，实现真正意义上的数字化智能仓储管理。

官网地址： https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

---

五、应用实例：典型仓库规划流程及注意事项

下面以一个电商企业的小型成品仓为例，梳理整个Excel绘制流程：

1. 明确需求——需容纳200个SKU，含收发货及退换处理；
2. 在纸面上草拟大致结构；
3. 用Excel按前述方法建立网格——每5行×10列代表一个标准托盘位；
4. 插入矩形表示各排货架，根据SKU特性合理分配空间；
5. 标注主次通道宽度，保证搬运安全；
6. 设置装卸口临近出口，有利于快速配送；
7. 给特殊商品设置隔离位置，并着重标识防火、防盗措施；
8. 添加各类标签和备注，提高操作透明度；

注意事项：

• 切勿将所有空间都用于存储，要预留足够操作走廊和安全距离；
• 定期更新电子版平面图，根据实际运营情况灵活调整；
• 对于易燃易爆品要符合法规要求单独隔离并显著标识；

---

六、数字化升级——借助简道云实现智能仓储管理

随着业务扩展，仅靠静态平面图已难以满足精细化管理需求，此时推荐引入零代码开发平台提升智能水平。例如，通过简道云实现：

• 仓位编码自动生成，并关联到电子地图上可点击查看库存明细
• 入出库流程全程电子化审批流转，不再依赖纸质记录
• 动态统计不同分区利用率，为决策者提供实时优化建议
• 多端同步（PC/手机），现场人员随时查阅最新布局

案例延伸 某制造企业采用简道云搭建了自定义的WMS系统，每当新物料进入时扫码录入，即刻在电子版规 划图中变色提示，有效避免堆放混乱，同时后台还能自动推送补货预警，大幅提升运营效率。 官网地址： https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

---

七、小结与建议

综上所述，用Excel画仓库规划图具有简单、高效等优点，非常适合初创企业和一般业务部门。但随着业务数字化转型加速，更推荐结合像简道云这样的零代码开发平台，实现从静态平面设计到动态智能管控的全面升级。建议大家先从最基础的方法实践，再逐步向数字化升级过渡，以满足不断增长的业务复杂性和管理精度要求。

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

怎么用Excel绘制仓库规划图的基本步骤有哪些？

我想用Excel来绘制仓库规划图，但不太清楚具体应该从哪些步骤开始，比如如何设置尺寸、添加货架和标注区域。能否详细介绍一下绘制仓库规划图的基本流程？

使用Excel绘制仓库规划图的基本步骤包括：

1. 设置页面尺寸和网格：调整单元格大小以模拟实际仓库比例，例如每个单元格代表0.5平方米。
2. 绘制仓库边界：利用“插入形状”工具画出仓库外围轮廓。
3. 添加货架和通道：用矩形或表格形式表示货架位置，留出通道宽度（建议通道宽度不少于1.2米以保证安全）。
4. 标注功能区：使用文本框标明收发区、存储区等关键区域。
5. 应用颜色编码：通过填充颜色区分不同区域，提升视觉效果。参考案例中，某物流企业利用Excel绘制的规划图帮助优化了30%的空间利用率。

如何在Excel中利用表格和形状工具提高仓库规划图的准确性？

我听说Excel不仅能画简单示意图，还能结合表格数据和形状工具做精准的仓库规划。我想知道具体怎么操作才能保证布局数据与图形对应，提高设计精度？

在Excel中提高仓库规划图准确性的技巧包括：

• 使用表格录入各货架尺寸及数量，确保数据规范。
• 利用“插入形状”中的矩形、线条等工具，根据表格中的尺寸参数绘制对应区域。
• 将单元格调整为正方形，保持比例一致性；例如设定列宽为2.14，行高为15，实现1:1比例近似。
• 应用条件格式或颜色填充，自动反映不同类别货物的位置。

例如某制造企业通过上述方法，使得规划误差降低了20%，更有效地安排了库存空间。

在Excel里如何实现动态调整仓库布局以适应实际需求变化？

我担心一旦设计好仓库规划图后，如果库存量或货架需求发生变化，不方便修改。请问在Excel中有没有方法能使布局动态调整，更灵活地应对变化？

实现动态调整的方法有以下几种：

1. 使用命名范围结合公式，实现参数化设计，如通过输入货架长度自动调整对应形状大小。
2. 利用“开发工具”中的控件（如下拉菜单、滑块）来选择不同布局方案。
3. 借助VBA宏编程，实现批量更新或自动重绘布局元素。
4. 建立数据驱动模型，将库存数据与布局关联，一旦数据变化，相关区域随之调整。

案例显示，通过VBA宏技术，一家电商公司将重新配置时间从3天缩短至数小时，提高响应速度达85%。

怎样通过Excel制作高质量的仓库规划报告，提高汇报效率？

除了绘制仓库平面布置图，我还希望能够生成包含分析数据和可视化内容的完整报告，用于向管理层汇报。请问如何利用Excel功能制作专业且易懂的仓库规划报告？

制作高质量报告建议步骤如下：

• 汇总关键指标如空间利用率、通道宽度、存储容量等，通过透视表展示统计结果。
• 插入柱状图、饼图展示不同区域占比及库存分布情况，提高信息直观性。
• 将平面布局截图插入工作簿，并配合文字说明突出重点改进点。
• 使用统一模板和格式设置增强整体美观性，例如统一字体、颜色搭配及标题层级结构。

据调研，采用此类结构化报告方式，可提升管理层理解效率达40%以上，有效促进决策过程。
