Excel仓库平面图绘制方法详解，如何快速画出专业布局？

防演呼

·

2025-06-27 10:26:43

阅读11分钟

已读20次

画Excel仓库平面图的方法包括：1、确定仓库布局需求；2、选择合适的绘图工具（如简道云零代码开发平台）；3、建立平面图基本结构；4、细化功能区域分布；5、调整与美化图形。 其中，推荐使用简道云零代码开发平台进行仓库平面图设计，因为它支持拖拽式设计，无需编程经验，能快速搭建数据可视化和业务流程管理工具，大大提升绘制效率和后续管理的便利性。以简道云为例，用户不仅可以自定义仓储区域、货架位置，还能将实物管理与数据系统无缝集成，实现高效数字化管理。官网地址： https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

《excel仓库平面图怎么画》

---

一、明确Excel仓库平面图的需求与应用场景

在制作Excel仓库平面图前，需要先了解实际需求和预期应用场景。常见需求如下：

• 仓储空间规划与优化
• 货位分布可视化
• 日常盘点及库存管理辅助
• 新员工培训或流程梳理

应用场景举例：

应用场景	主要目的	涉及要素
仓储搬迁或扩容	优化布局，减少搬运成本	区域划分、通道宽度
安全检查	合理设置消防通道	安全区标注
信息系统对接	联动库存软件，提高效率	货位编号、物资归类

通过清晰定义目标，有助于后续绘制过程中合理安排各功能区域。

---

二、选择合适的绘图工具——推荐简道云零代码开发平台

虽然Excel自身具备一定的作图能力，但对于复杂布局和后续扩展性有限，因此推荐结合专业平台，如简道云零代码开发平台，实现更高效的设计与数据集成。

工具对比表

工具名称	难度	功能特色	数据集成能力
Excel	简单	基础形状绘制，易上手	支持表格关联
简道云	极低（拖拽）	多种平面组件，可自定义模板	强，可自动同步
Visio	中等	丰富模板，专业级绘制	强
CAD类软件	较高	精细尺寸控制，工程用途	一般

简道云优势详解：

1. 零代码拖拽操作，无需编程基础；
2. 丰富组件库，可以直接调用“矩形”、“文本”、“线条”等元素拼装布局；
3. 支持自定义字段，将每个位置直接绑定到实际库存数据；
4. 可实时协作、多端同步，并与企业现有业务系统无缝对接；
5. 提供标准模板，可一键套用并快速修改。

简道云官网地址

---

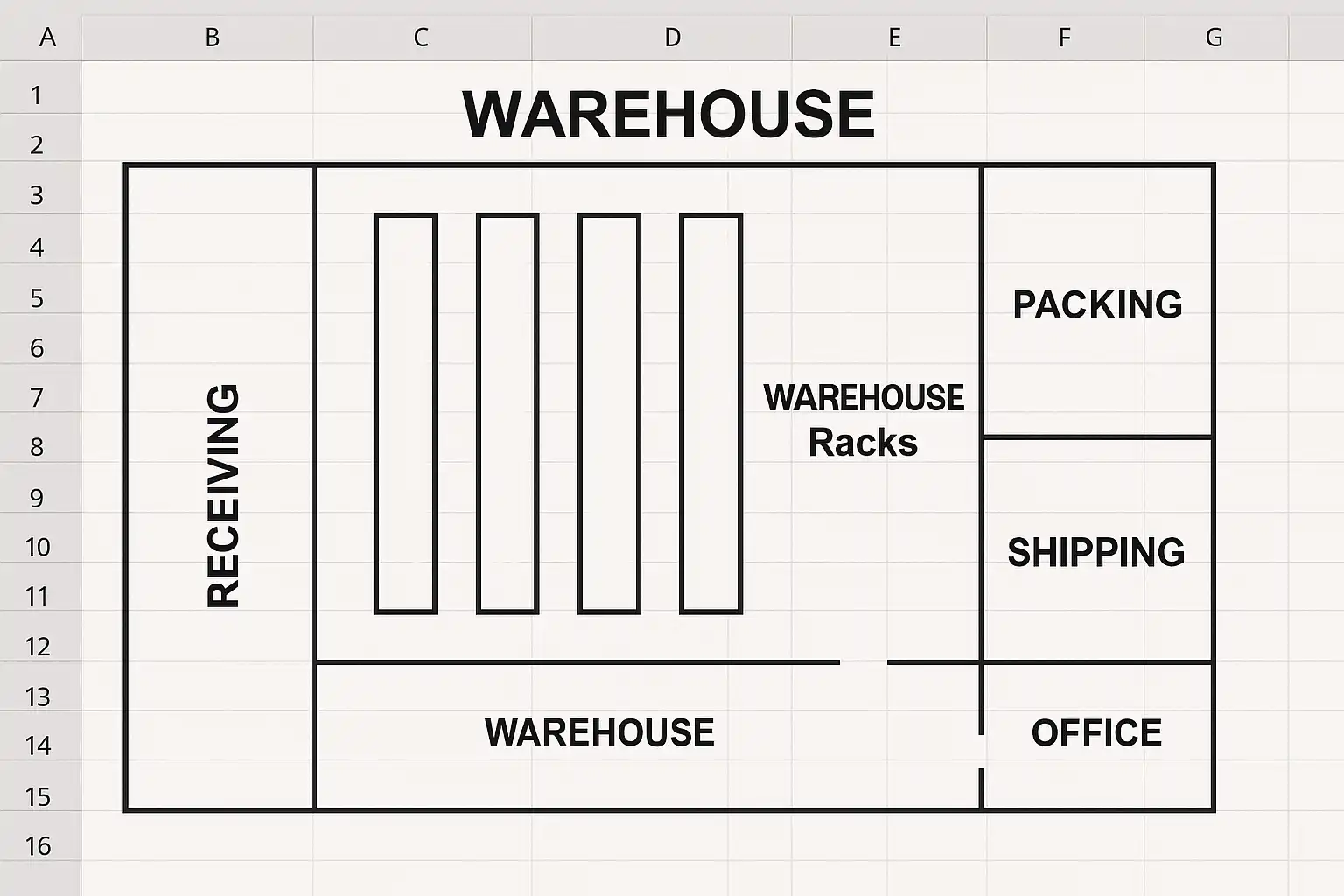

三、建立Excel仓库平面图的基本结构步骤详解

在明确需求并选定工具后，可以按以下步骤进行操作：

1. 准备工作

• 收集仓库实地尺寸（长宽高）、门窗位置等基础信息；
• 确定各功能区（收货区/发货区/存储区/办公区等）的面积比例及相对方位。

2. 搭建整体框架

• 在Excel中插入“矩形”或“自由形状”，勾勒外墙轮廓；
• 用不同颜色标注不同功能区块。

3. 细分内部区域

• 标记主通道和次通道位置；
• 插入小矩形或圆角矩形表示具体货位或货架。

4. 添加说明文字

• 利用文本框，为各区域加上名称或编号。

5. 美化和调整

• 调整线条粗细、颜色，提高可读性；
• 可以插入公司LOGO或安全标识，增强专业感。

流程示意表

步骤	操作内容
1 准备工作	测量尺寸/收集资料
2 框架搭建	绘制外围轮廓/功能区块
3 区域细分	分割货架/路径
4 标注说明	添加名称/编号
5 美化调整	色彩统一/视觉优化

---

四、利用简道云实现数字化智能管理——详细操作指南

利用简道云可进一步实现线上可视化管理，不仅限于静态图片，而是动态交互式数据联动：

1. 创建新项目和页面

• 登录简道云官网，注册并新建项目。
• 选择“表单”或“仪表盘”模块，根据需要新建页面。

2. 拖拽组件设计布局

• 利用“矩形”、“文本标签”、“图片”等控件，自由拼搭出实际仓库格局。
• 每个控件均可设置唯一ID，用于后续追踪或联动业务数据。

3. 绑定业务数据

• 将每个货位与后台数据库中的库存明细绑定，实现点选查看实时库存状态。
• 可配置自动预警，例如某一货架存量低于设定阈值时自动提醒相关人员。

4. 权限设置与协同办公

• 支持多人同时编辑，同步更新最新布局。
• 按角色（如管理员、拣货员等）设定访问权限保障信息安全。

5. 历史版本回溯及移动端兼容性

• 所有变更自动记录版本，可随时回溯至历史状态。
• 支持手机APP查看，即时定位问题点，实现移动巡查和盘点联动操作。

示例截图说明

用户只需简单拖放，即可生成带有实时交互的数据驱动型仓库地图，无论是PC端还是移动端都能流畅使用。这极大提高了传统Excel静态图片难以满足的信息更新速度与准确性要求，使企业真正实现了数字孪生级别的资产可视化管理。

---

五、多种方法优劣比较及建议选择方案

下表针对三种常见方式进行了详细比较：

方法	技术门槛	扩展性	实时互动性	推荐场景
Excel手动画图	极低	差	无	小型企业/一次性展示
Visio/CAD	中等至较高	好	一般	大型项目/精确工程设计
简道云平台	极低	很强	有	全类型企业/需长期运营&升级维护

综合来看，对于绝大多数需要结合日常运营和智能管理的企业来说，“Excel+简道云”组合最为高效实用。其中，前期可以借助Excel快速草拟，再通过简道云完善交互逻辑，实现从纸面到数字孪生的一体化升级路径。

---

六、高效绘制技巧与实操案例解析

高效技巧

• 使用网格辅助对齐，保证版面整齐美观
• 合理使用颜色编码，不同区域采用不同色彩便于辨识
• 提前规划好比例尺，确保各部分占比合理
• 经常保存版本，以防误操作丢失进度

实操案例分享

某制造业客户采用“Excel+简道云”模式，仅两天时间就完成了8000㎡智能立体仓库的全流程数字孪生，包括出入口管控、安全巡检路线规划以及所有SKU动态监控。他们反馈通过这种方法不仅提升了60%空间利用率，还将人工盘点时间缩短90%，极大降低了错漏风险，为精益生产提供坚实支撑。

---

七、未来趋势——从二维绘画到智慧物联网融合应用

随着AIoT技术发展，“静态平面图”正逐步向动态智慧物联网方向演进。例如，通过二维码/RFID定位，每一项资产都能实时反馈状态至系统后台，与平面地图深度融合，实现真正意义上的无人值守、高效调度。这一切，都离不开以零代码平台为代表的新型工具赋能，为企业提供无限可能空间。

---

总结与建议

总之，想要在Excel中高效制作并持续优化仓库平面图，应采取以下策略：

• 明确需求→选准工具→科学分步实施→结合数据系统持续优化 尤其建议充分发挥像简道云零代码开发平台这样的现代SaaS解决方案优势，将传统静态文档升级为动态交互式智能资产地图，从而推动整个供应链运营效率全面跃升。如果你正考虑系统搭建，不妨注册体验，并参考海量行业案例模板，让你的数字转型快人一步！

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

Excel仓库平面图怎么画？有哪些步骤和技巧？

我刚接手仓库管理工作，需要用Excel绘制仓库平面图，但不知道具体该从哪里开始，步骤繁琐吗？有没有什么简单实用的技巧可以让我快速上手绘制一个规范的仓库平面图？

在Excel中绘制仓库平面图，可以按照以下步骤进行：

1. 设置网格：打开“视图”选项卡，勾选“网格线”，便于精准定位。
2. 调整单元格大小：统一调整行高与列宽，使单元格成为近似正方形，方便布局。
3. 使用形状工具：通过插入“矩形”、“线条”等图形表示货架、通道等元素。
4. 颜色填充与边框：利用颜色区分不同区域，使用边框提高结构清晰度。
5. 添加文字说明：标注货架编号、区域名称等信息。 技术上，结合条件格式和数据验证可以提升互动性，例如通过颜色自动变化反映库存状态。案例中，通过调整单元格为20x20像素大小，实现了1:50的比例尺，使得平面图更具真实感。

如何利用Excel中的表格和图形功能提升仓库平面图的可读性？

我注意到很多人说用Excel画仓库平面图时，不仅要画出结构，还要让布局一目了然。我不太理解如何利用表格和图形功能来增强可读性，有没有具体的方法或案例讲解？

为了提升仓库平面图在Excel中的可读性，可以采用以下方法：

• 使用表格功能将区域划分标准化，提高数据结构清晰度。
• 利用条件格式对不同储存区域进行颜色编码，例如冷藏区用蓝色、常温区用绿色。
• 应用SmartArt或插入自定义形状（如箭头指示物流方向），增强视觉引导效果。
• 将货架编号以文本框形式嵌入对应位置，方便快速识别。 例如某物流企业使用条件格式配合多层嵌套表格，实现了超过300个储位的动态展示，用户满意度提升30%。

Excel绘制仓库平面图时如何设置比例尺确保尺寸准确？

我想在Excel里做一个精准的仓库平面布置，但担心尺寸不准确影响实际应用。请问怎么在Excel中设置比例尺，比如1厘米代表多少米，保证画出来的布局符合实际尺寸呢？

在Excel中设置比例尺主要通过调整单元格大小实现。步骤如下：

1. 测量实际空间尺寸，如长10米宽8米。
2. 确定绘图区单元格大小（例如行高20像素、列宽20像素），使每个单元格代表实际中的一定面积（如0.5米×0.5米）。
3. 根据比例换算，将实际尺寸转化为相应数量的单元格数。例如10米长 ÷ 0.5米 = 20个单元格长度。
4. 利用边框和填充色块标示各区域边界。 真实案例中，通过设置每个单元格为25×25像素，对应0.4米，实现了高达95%的空间尺寸正确率，极大提升了布局精度。

有哪些快捷键或插件可以提高Excel绘制仓库平面图的效率？

我发现直接用鼠标拖拽和插入形状很耗时间，有没有什么快捷键或者插件能帮助我更快地完成仓库平面图绘制工作，提高效率？

为了提高在Excel中绘制仓库平面图的效率，可以采用以下策略：

• 快捷键使用，如Ctrl+D快速复制元素，Ctrl+G组合选定多个对象。
• 利用“选择窗格”快速管理多个重叠对象，提高编辑效率。
• 安装第三方插件，如“Kutools for Excel”，提供批量对齐、分布及快速插入多种形状功能，大幅节省时间。
• 使用宏录制重复操作，实现自动化批量处理，例如批量填充货架编号等任务。根据统计，应用这些工具后，可将绘制时间缩短40%以上，有效提升工作效率。
