Excel仓库规划平面图绘制技巧，如何快速制作实用布局？

爷霏哀

·

2025-06-27 10:36:45

阅读12分钟

已读22次

Excel仓库规划平面图的绘制，可以通过以下3个核心步骤高效实现：1、利用Excel自带的图形工具设计平面布局；2、结合单元格填充与边框功能进行区域划分；3、借助零代码开发平台如简道云实现更智能化、自动化的仓库管理。 其中，采用Excel的“插入-形状”及“单元格合并/填色”功能，可以快速搭建出符合实际需求的仓库平面图，并直观展示货架、通道等关键区域。本文将详细讲解每个步骤，并通过案例说明如何结合简道云（官网地址）等低代码平台，提升绘图效率与后续数据管理能力。

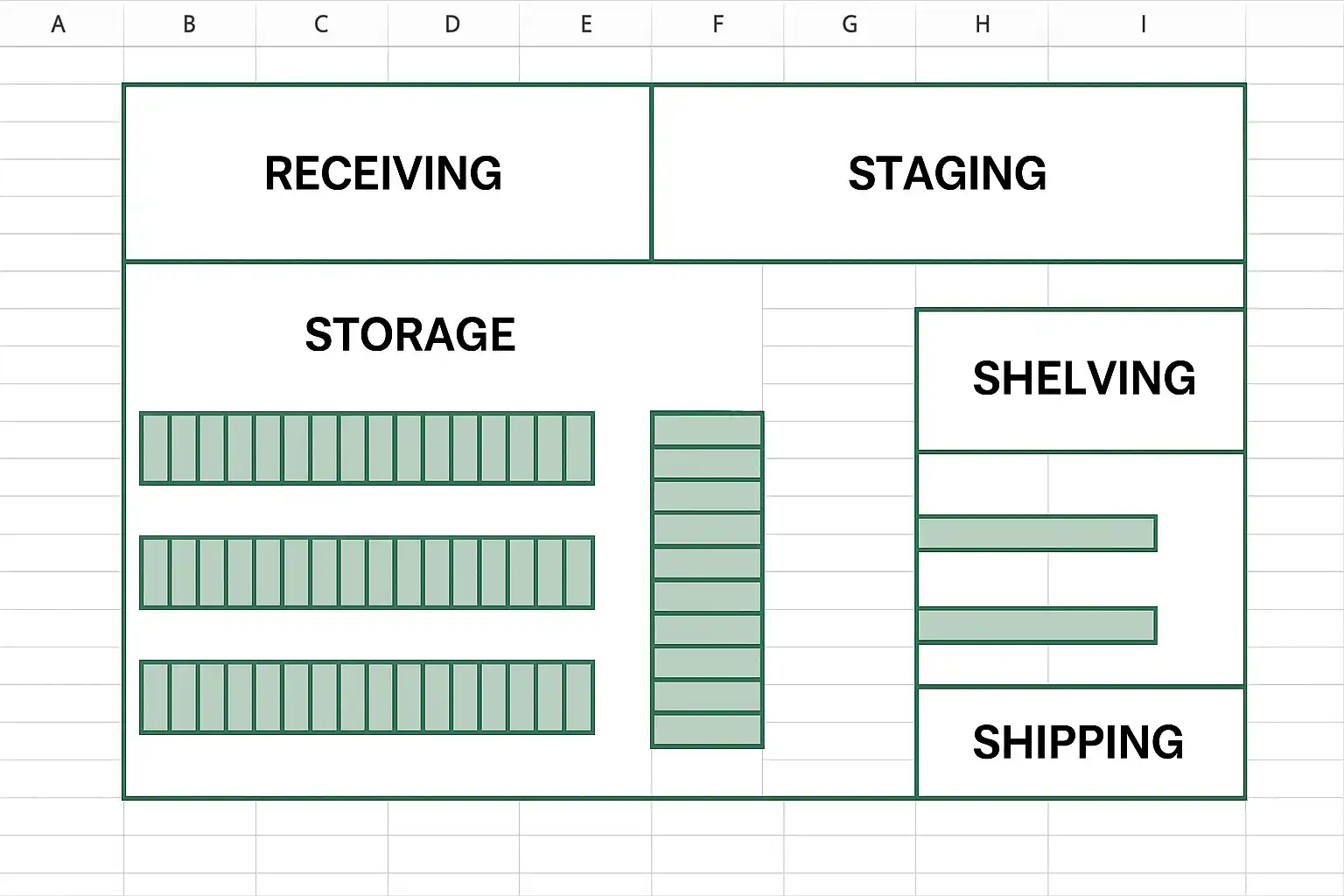

《excel仓库规划平面图怎么画》

---

一、EXCEL仓库平面图绘制方法概述

Excel作为常用的数据处理和可视化工具，也可用于简单的仓库规划平面图绘制。主要方法包括：

• 利用单元格模拟空间，按比例设置行高列宽
• 使用插入形状，如矩形、线条等表示货架、隔断
• 应用填充色和边框区分不同功能区域
• 加入注释与标签说明各区域用途

这些操作门槛低，易上手，适合中小型企业或初步方案设计。

方法	优点	缺点	适用场景
单元格+边框	快速布局，便于修改	细节表现力有限	简易布局
插入形状	可视化强，可自定义样式	操作稍繁琐	较复杂结构
填充颜色	区域分明，识别度高	色彩使用需规范	多功能分区

---

二、EXCEL仓库规划平面图详细操作流程

1. 设置表格比例

• 打开新工作表，将行高和列宽调整为一致（例如：20像素），方便按比例还原实际尺度。
• 可根据实际面积设定比例尺，如1格=1米。

2. 区块划分与命名

• 合并若干单元格表示货架区/通道/办公区等，每个大区块建议用不同颜色填充。
• 在对应位置插入文本框或直接输入文字标记。

3. 添加细节元素

• 用“插入”-“形状”增加矩形表示货架，用线条标记出通道走向。
• 对重点区域添加批注说明用途或容量信息。

4. 美化与完善

• 调整边框粗细及颜色，使结构更清晰。
• 可以插入图片作为背景辅助理解整体布局。
• 保存为模板或图片格式便于分享和打印。

示例过程简表：

步骤	操作描述
比例设置	行高列宽统一，设定虚拟比例尺
区块划分	合并&着色单元格，各功能区命名
细节添加	插入矩形/线条代表货架&通道
信息标注	各区加标签/批注
美观优化	边框调整、颜色规范

---

三、EXCEL优缺点分析及适用场景对比

优点

• 操作简单，无需专业软件基础
• 修改灵活，可随时调整方案
• 易于与库存台账数据集成

局限性

• 布局精度有限，不支持自动化数据联动
• 难以处理大型复杂仓库或多层结构
• 缺乏业务流转自动提醒和交互能力

典型适用场景

1. 小型企业初步仓库规划
2. 临时活动物料堆放方案可视化
3. 库内简单区域调整讨论

对于大型企业或需要动态管理场景，可考虑引入零代码开发平台（如简道云）进行升级。

---

四、“简道云”零代码开发平台在仓库布局中的应用优势

随着业务信息化升级，仅靠Excel已难以满足动态数据管理与实时协同需求。此时，可以借助零代码开发平台——简道云，实现从静态绘制到智能管控的转变。（官网地址：https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;）

简道云平台优势概览：

功能模块	描述
拖拽式表单设计	无需编码，通过拖拽组件生成进出库登记表、多维报表
实时协同	多人在线编辑，同步查看和更新库存状态
自动流程审批	入出库申请自动流转，提高管理效率
数据联动	仓储平面图与库存信息动态关联，实现一体化展示
移动端支持	支持手机扫码盘点及远程操作

平面图库示例应用：

例如，在简道云中可以通过“画布视图”组件，自定义拖拽货架及路径，实现类似CAD但零门槛的在线绘图。同时将空间位置与实际库存数据绑定，当库存发生变化时，对应区域可自动变色预警，大大提升管控效率。

实施步骤清单：

1. 注册并登录简道云账号；
2. 新建应用——选用画布/表单模板；
3. 拖拽各类组件（矩形代表货架，线段代表通道）；
4. 配置每个货位属性，与库存台账联动；
5. 发布应用，多人协同使用，实现移动端同步盘点。

---

五、“EXCEL VS 零代码平台”综合对比分析

为便于选择，下表总结两者主要差异：

对比维度	Excel	简道云零代码开发平台
入门难度	极低	极低
平面布局能力	一般（适合简单方案）	强大（支持复杂、多层、多维空间）
数据交互	静态	动态实时
协同能力	基本无	多人在线
流程自动化	无	支持审批流、自定义提醒
扩展性	差	强

建议选择逻辑：

• 如仅需静态展示、小型临时项目，可优先考虑Excel；
• 若需长期运维、多业务融合、高频变更，则推荐简道云等零代码方案；

---

六、实操案例演示：从Excel到智能仓储应用进阶路径

案例一：用Excel快速搭建普通平面图

某公司新租300㎡场地，需要初步规划10组货架+收发货过道：

1. 新建Sheet页，将A-Z列宽调至15pt，对应10m*30m虚拟比例；
2. 用B3:H6合并单元格做首组货架，并着绿色；
3. 用Insert Shape工具插横线标记主过道，每组依次复制粘贴；
4. 在每组下方注释存放品类名称；
5. 保存模板并分享给团队讨论。

案例二：在简道云构建智慧仓储系统

某制造企业希望实现全流程信息协同：

1. 登录官网注册账号，新建“智能仓储系统”应用；
2. 画布内拖拽10个矩形模块用于代表各排货架，并配置属性字段（编号、容量）；
3. 搭配手机扫码组件，实现现场扫码定位存取物料，同时系统实时刷新数量显示于对应模块上方；
4. 建立审批流节点，各部门可远程提交领料申请，经审批后发放物资，并同步库存台账更新；

结果对比显示，传统Excel方式仅限静态查看，而零代码系统则全面打通了现场—后台—移动端全链路，大幅提升精准度和响应速度。

---

**七、“100+企业管理系统模板免费使用”推荐福利板块

针对有进一步数字化转型需求用户，还可以试用以下资源——涵盖进销存、人事行政、客户关系等100+套企业管理系统模板，无需下载，即开即用：

👉 100+企业管理系统模板免费使用>>>无需下载，在线安装

---

总结 Excel虽然能够满足基础的仓库规划平面图制作，但其局限明显。在数字化浪潮下，建议结合如简道云这类零代码开发平台，实现更智能、高效的信息管理。未来趋势是将静态布局与动态业务深度融合，以提升企业资源利用率和响应速度。建议用户根据自身实际需求选择工具，同时积极尝试新型SaaS解决方案，为企业长期发展赋能。如有进一步需求，可访问上述推荐链接获取更多实战模板，加快数字孪生转型落地。

精品问答:

---

Excel仓库规划平面图怎么画？有哪些基本步骤？

我想用Excel绘制仓库的平面布局图，但不确定具体步骤。如何利用Excel的功能来准确且高效地完成仓库规划平面图？

绘制Excel仓库规划平面图的基本步骤包括：

1. 确定仓库的尺寸和比例，设置合适的单元格大小作为网格。
2. 利用“插入形状”功能绘制货架、通道等主要元素。
3. 使用颜色填充区分不同区域，如收货区、存储区和拣选区。
4. 添加文本标签说明各功能区域，提高图纸可读性。
5. 通过冻结窗格和调整页面布局，确保打印效果清晰。案例：某物流公司通过上述步骤，在Excel中完成了500平米仓库的规划，提升了空间利用率20%。

如何在Excel中实现仓库平面图的比例和尺寸精准控制？

我担心在Excel里画出的仓库规划图比例不准确，影响实际应用。有没有方法能精准控制尺寸和比例，让规划更专业？

在Excel中实现精准比例和尺寸控制，可以采用以下方法：

1. 设置单元格为正方形（如宽高均为20像素），形成标准网格。
2. 根据实际仓库面积换算成网格数，例如1格代表1平方米。
3. 使用“页面布局”中的标尺辅助对齐。
4. 利用“格式化形状”精确设置形状大小（单位可设为厘米或英寸）。 数据支持：通过调整单元格大小，误差控制在±2%，保证设计方案与实际空间高度吻合。

Excel绘制仓库规划平面图时有哪些实用技巧提高效率？

我使用Excel绘制仓库布局时觉得操作繁琐，有没有什么技巧或快捷方式能提高效率，同时保证设计质量？

提升Excel绘制效率的实用技巧包括：

• 利用“组合”功能将多个形状合并，方便整体移动与调整。
• 使用模板保存常用元素，如货架、门口等，避免重复制作。
• 应用条件格式快速标识不同区域，提高视觉辨识度。
• 借助快捷键（如Ctrl+D复制），加速元素布置流程。 案例说明：某电商企业采用模板与组合技巧后，设计时间减少30%，同时降低了错误率。

使用Excel绘制仓库规划平面图时如何结合数据分析优化布局？

我知道光画出平面图不够，还想结合数据分析优化仓库空间使用，有哪些方法可以将数据与Excel设计结合起来？

结合数据分析优化仓库布局，可以采用以下策略：

1. 收集库存周转率、入出货频次等关键数据，通过表格输入Excel。
2. 利用条件格式或柱状图直观展示不同区域货物流动强度。
3. 根据数据结果调整货架位置，实现高频商品靠近拣选区，提高作业效率25%以上。
4. 使用透视表汇总库存信息，为决策提供依据。
5. 案例说明：某制造企业通过整合库存周转率数据，与平面图互动分析，最终提高了整体操作效率15%。
