仓库平面图用Excel快速绘制技巧，怎么才能画得又快又好？

励卉卒

·

2025-06-27 10:38:19

阅读11分钟

已读24次

仓库平面图用Excel绘制的核心方法有：1、利用插入形状工具绘制图形；2、借助单元格合并和边框创建区域分割；3、应用简道云零代码开发平台实现可视化管理；4、结合条件格式和文本注释补充说明。 其中，利用插入形状工具绘制图形是操作便捷且灵活度高的方法。通过这一方法，可以在Excel中直接绘制货架、通道、作业区等基本元素，并调整其位置或大小，还能自由添加标注与配色，使平面图既直观又易于编辑。同时，结合简道云零代码开发平台（https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;）还能进一步提升数字化管理能力，实现数据联动与可视化展示。

《仓库平面图用excel要怎么画》

---

一、仓库平面图在Excel中的用途与优势

仓库平面图是企业进行库存管理和物流规划的重要工具，其在Excel中绘制具有以下优势：

• 便捷性： 大多数办公人员都熟悉Excel，无需专业制图软件。
• 可编辑性强： 图纸可随库存变化灵活调整。
• 数据集成性好： 可直接与库存表格等数据关联，方便分析。
• 零成本投入： 无需额外购买软件，降低企业IT投入。

实际应用场景包括仓库布局优化、货位分配规划、新员工培训等。通过Excel制作的仓库平面图，不仅能直观反映空间利用，还能为后续自动化系统升级打下基础。

---

二、用Excel绘制仓库平面图的主流方法详解

方法	操作难度	实现效果	适用场景
插入形状工具	★★☆☆☆	灵活、美观	各类复杂或标准化布局
单元格合并+边框	★☆☆☆☆	简洁明了	简单分区或快速草案
条件格式+备注	★★☆☆☆	补充说明	标记特殊区域或动态信息
借助第三方平台（如简道云）	★★★★☆	可视化强大	数据联动、高级功能需求

1. 利用插入形状工具

步骤详解：

1. 打开Excel，选择“插入”菜单下的“形状”。
2. 根据需要选择矩形、圆角矩形、线条等基本元素，分别代表货架区、通道等功能区。
3. 拖动调整各个形状的位置和大小，使其与实际尺寸比例一致（可设置行列宽度保持近似比例）。
4. 双击每个形状，输入区域编号或名称，如“A1货架”、“叉车通道”等。
5. 使用“填充颜色”、“边框颜色”等功能对不同区域进行区分，提高辨识度。
6. 完成后，可整体选中所有元素进行组合，方便整体移动或复制。

优势说明：

• 操作直观，上手快；
• 支持任意变更和扩展；
• 可以通过“层次”功能调整前后遮挡关系，实现多层结构展示；
• 易于导出为图片，用于PPT或文档展示。

2. 单元格合并与边框法

步骤详解：

1. 根据仓库实际面积，将工作表划定一定数量的行列作为网格基础，每行/列代表一定长度（如1米）。
2. 对于同一区域的单元格进行合并，例如A1:D5表示一个大货架区。
3. 利用“设置单元格格式”-“边框”，将各区域轮廓描画清晰，有需要时设定不同线型突出重点部分。
4. 在相应单元格输入文字标注，如“出入口”、“收发区”等。

优势说明：

• 极易操作，不依赖复杂技巧；
• 区域修改快速，可用于初步规划阶段；
• 可直接嵌套数据（如每个货位放置二维码链接）。

3. 条件格式和备注标记法

此方法适用于已经建立基础布局之后，对特殊位置做动态提示。例如：

• 为危险品存放区自动变色提醒；
• 对超期物资单元格添加批注说明。

操作步骤包括选中相关单元格，通过条件格式设置背景色，通过右键添加批注补充信息，实现多维度的信息表达。

4. 借助简道云零代码开发平台实现高级可视化

简道云是一款领先的零代码开发平台（https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;），它不仅支持表单管理，还能通过拖拽式操作搭建可视化界面，实现如下功能提升：

• 仓库平面图在线设计，与库存数据实时联动；
• 支持移动端访问，方便现场查阅和录入信息；
• 内置丰富模板（如货架管理/盘点/调拨），大幅提升效率；
• 可集成扫码枪/IoT设备，实现全流程数字化追踪。

对比传统Excel静态图片，使用简道云构建的电子仓库地图可以做到实时更新、多用户协同，并直接统计各种关键运营指标，是企业数字转型的重要利器。

---

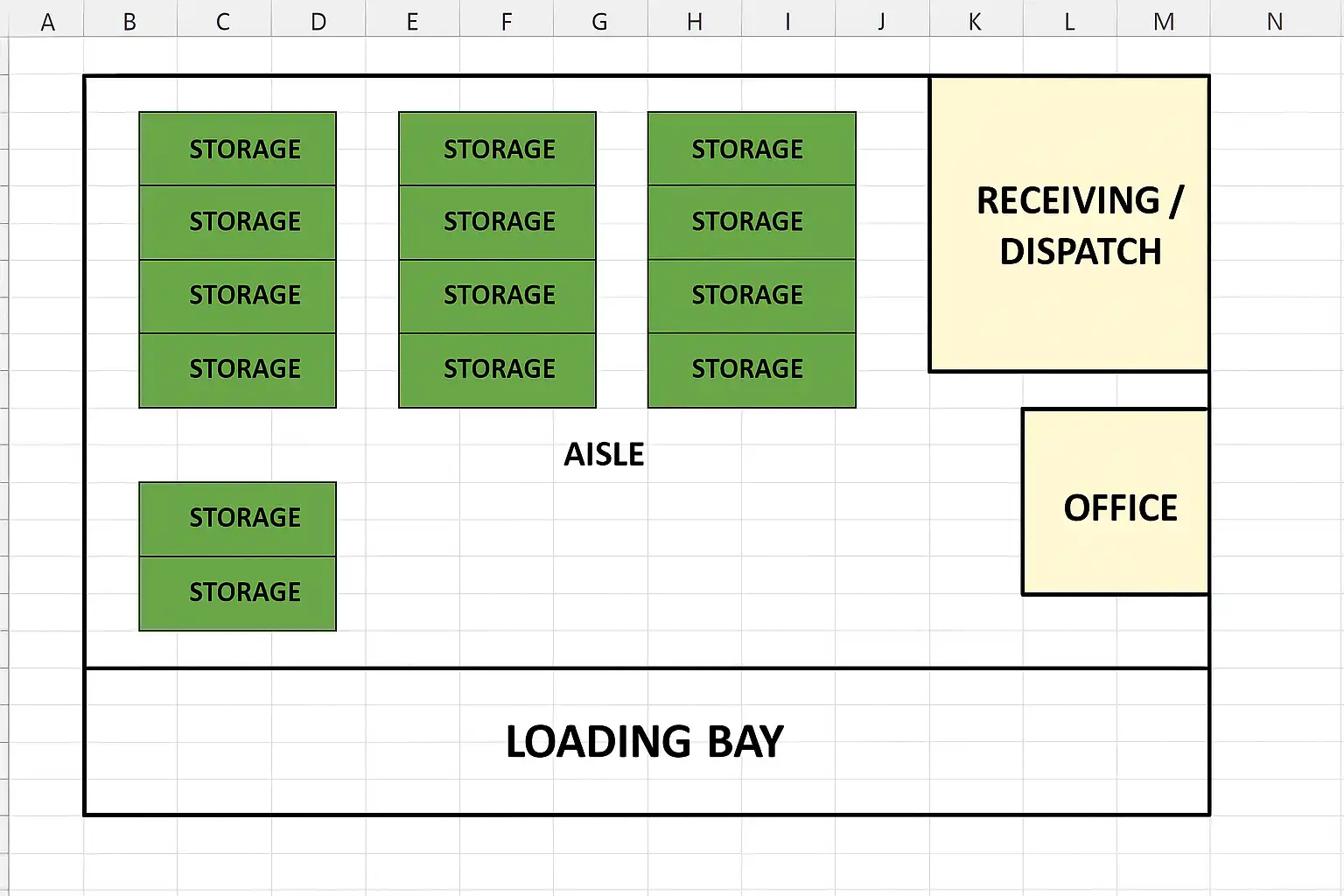

三、完整案例演示：用Excel制作标准仓库布局流程详解

以下以一个长方体标准仓储为例，具体介绍如何用插入形状法完成全流程：

步骤一：确定比例及网格基础

假设实际面积为50m x 30m，则可以设置10列x6行，每列代表5米，每行为5米。调整行高列宽，使工作表形成接近正方比例网格，为后续对齐打好基础。

步骤二：添加主要结构

依次插入长方形表示货架，每组之间留空作通道。比如A1:C6为主通道，用线条表示墙体，用较粗线条突出外墙轮廓。如果有装卸口，可用三角符号表示，并加上箭头指示物流方向。整个布局应参考实际流程合理安排顺序及距离。

步骤三：丰富细节

在各个关键点加入文本描述，例如“待检区”、“退货暂存”。对冷藏、高危品等特殊位置应用不同颜色填充，以便视觉识别。在必要处添加批注或备注，如存取规则、安全注意事项等信息，也可以插入公司Logo提升规范感。

步骤四：输出与分享

完成设计后，可以直接保存为XLSX文件供内部流转，也可以通过“文件”-“另存为”-“PDF”导出高清图纸。此外，还可截图粘贴到Word/PPT文档配合作业指导书使用，提高培训和沟通效率。如需跨部门协同，可上传至企业网盘共享编辑权限，实现团队协作更新维护。

---

四、多种方法优劣分析及常见问题应对策略

方法优缺点对比表

方法	优点	缺点
插入形状	美观灵活，自由排版	对齐难度略大，大型项目易混乱
单元格合并	快速上手，逻辑清晰	外观较粗糙，美观性有限
条件格式/备注	信息补充及时	不支持结构性复杂变更
第三方平台	功能强大，高效集成	初始学习曲线稍陡，有费用计划

常见问题及解决方案

1. 如何保证尺寸比例准确？

• 建议先统一设定每一行/列所代表长度，在插入元素时按比例换算即可。如有需求，可自定义辅助刻度线帮助定位。

2. 布局错乱如何恢复？

• 可以将所有元素组合锁定，也要注意保存多个版本以防误操作带来的损失。

3. 如何实现交互式查询？

• 基础版建议利用超链接跳转到明细页，高级需求则推荐上云端平台如简道云，通过API接口实现多维联动查询与统计分析，提高智能化水平。

4. 多人协作时怎么避免冲突？

• Excel建议启用在线共享模式或者约定编辑时间段。若采用简道云，则支持多人实时协同编辑，并有完备权限管控机制防止数据丢失或误改。

---

五、“零代码”趋势下的新选择——简道云赋能智能仓储管理实践解析

随着企业数字化转型加速，仅靠传统电子表格已无法满足复杂多变的业务需求。以简道云为代表的新一代零代码平台，为智能仓储带来如下变革：

核心优势列表

1. 可视化拖拽式设计，无需编程经验即可搭建自定义业务系统
2. 数据驱动决策——实时同步库存状态、一键生成报表
3. 强大的权限体系保障信息安全，多角色分工合作无缝衔接
4. 丰富API接口轻松集成ERP/MES/IOT生态链，实现全链路闭环管控
5. 支持线上线下移动端访问，无论PC还是手机都能随时掌握最新进展

应用实例举例

某电商公司原本采用EXCEL维护数十家分仓，仅限静态查看且人工更新频繁出错。上线简道云后，各地管理员只需扫描二维码即可录入新到商品，同时中央后台自动刷新热力地图，高效调配资源，大幅减少滞销积压。同时，通过自定义审批流将异常处理自动推送至相关负责人，全流程透明溯源，极大提高了响应速度与客户满意度。这种能力远非传统EXCEL所能比拟！

---

六、小结及实操建议行动清单

综上所述，使用Excel制作仓库平面图既简单高效又经济实用，对于一般规模企业完全够用。但面对更高效、更智能、更集成的数据管理需求时，引入像简道云这样的零代码开发平台，将极大释放人力资源，提高运营效率，加速数字转型进程。因此建议：

1）初学者优先掌握EXCEL基础画图库和版面控制技巧 2）对于频繁迭代、大量数据交互场景，应逐步考虑引进第三方SaaS平台 3）同步推动员工技能培训，为未来智能物流升级储备人才基础 4）各类方案务必提前做好版本备份及权限隔离措施保障资料安全

最后，无论采用哪种方式，都要以业务适配性作为首要考量原则，从实际需求出发，不断优化落地效果！

---

100+企业管理系统模板免费使用>>>无需下载，在线安装：https://s.fanruan.com/l0cac

精品问答:

---

仓库平面图用Excel要怎么画？

我想用Excel来绘制仓库平面图，但不太清楚具体步骤和方法。有没有简单易懂的流程或技巧，能帮助我快速上手绘制一个准确的仓库布局？

使用Excel绘制仓库平面图，关键在于利用“形状工具”和“网格线”功能。具体步骤包括：

1. 设置单元格大小为正方形以模拟网格，便于比例控制；
2. 利用“插入”菜单中的矩形、线条等形状代表货架、通道和设备；
3. 结合颜色填充和边框样式区分不同区域；
4. 使用文本框添加标签说明区域功能。 案例说明：某物流公司通过调整单元格至20x20像素，实现了1:50的比例尺，使得仓库设计既直观又精准。

如何在Excel中实现仓库平面图的精确尺寸比例？

我担心用Excel画出来的仓库平面图尺寸不准确，怎样才能确保每个元素符合实际尺寸比例？有没有适合新手理解的方法？

在Excel中实现精确尺寸比例，可以通过调整行高和列宽来设定单位长度。具体操作如下：

• 将列宽设置为固定数值（如2.14，相当于约15像素）；
• 将行高调整为对应比例（如20像素）；
• 结合缩放视图，实现1个单元格代表实际仓库中的具体米数，比如1单元格=0.5米。 技术案例：某制造厂使用该方法，确保绘制的通道宽度符合安全规范（通道宽度至少1.2米），通过计算单元格数量轻松验证设计合理性。

用Excel画仓库平面图时，有哪些常用快捷工具或插件推荐？

我听说有些插件或者快捷方式可以提升在Excel里画平面图的效率，有哪些实用工具适合用于绘制仓库布局？能不能推荐几个易上手且提高工作效率的方法？

常见提升效率的工具包括：

1. 插件如‘Lucidchart Diagrams for Excel’，支持直接插入专业流程图和布局；
2. 利用‘格式刷’快速复制形状样式，加速多元素绘制；
3. 使用‘对齐’与‘分布’功能保持元素整齐美观。 列表展示常用快捷技巧： | 功能 | 描述 | 优点 | | --- | --- | --- | | 格式刷 | 快速复制样式 | 节省重复操作时间 | | 对齐工具 | 自动排列对象 | 保持整体美观 | | 插件支持 | 集成专业绘图功能 | 提升专业性与速度 | 这些方法适合不同需求场景，从基础到高级均可应用。

怎样将完成的Excel仓库平面图导出并分享给团队成员？

我完成了一个详细的仓库平面图，但是不知道怎么把它导出成便于分享或打印的格式，有没有简单有效的方法可以保证文件兼容性和清晰度？

完成后，可以按以下方式导出并分享：

• 导出为PDF格式，保持布局及字体不变，便于跨平台查看；
• 使用“另存为图片”功能，将选定区域保存为PNG/JPEG格式，用于插入报告或邮件附件；
• 利用OneDrive或Google Drive共享原始Excel文件，实现多人在线协作。 数据参考：根据微软官方统计，通过PDF导出功能生成文档后，文件大小平均减少30%，方便邮件传输且保证高质量打印效果。
