Excel做仓库平面图技巧解析，怎么用Excel绘制仓库平面图？

铃灰伟

·

2025-06-27 10:36:06

阅读10分钟

已读30次

用Excel做仓库平面图的方法主要包括：1、利用单元格绘制布局；2、插入形状和图标进行区分；3、利用颜色编码区域；4、添加说明文字和表格辅助管理。其中，利用单元格绘制仓库布局是最核心的步骤，可以通过调整行高列宽，将单元格变为“网格”样式，再用填色或边框描绘不同的功能区与货架，实现可视化管理。该方式不仅操作简便、易于修改，还能与库存数据联动，实现一体化的信息展示。接下来将详细介绍如何在Excel中高效制作并管理仓库平面图，并推荐零代码工具简道云，助力企业数字化转型。

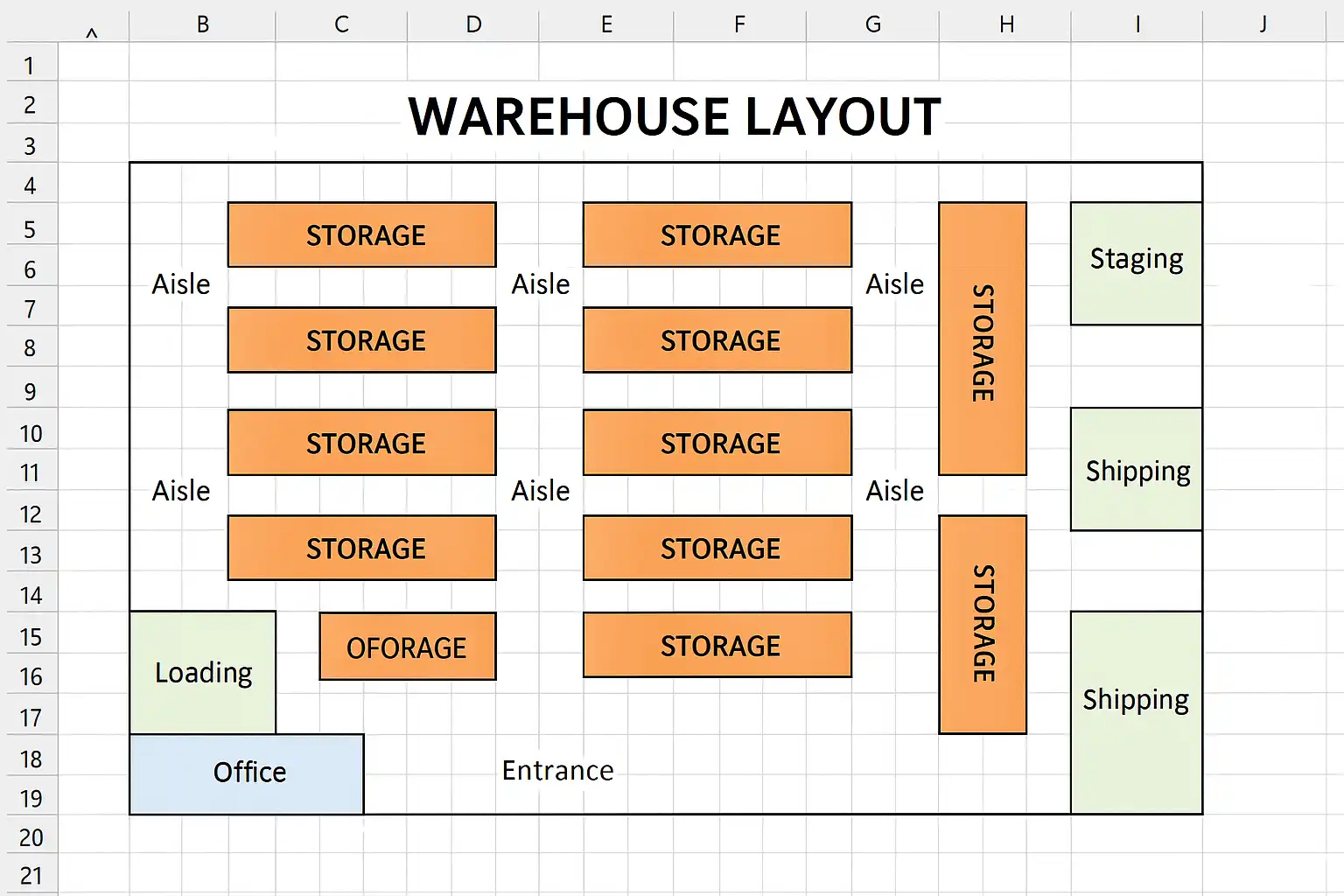

《怎么用excel做仓库平面图》

一、准备工作：明确需求与规划结构

在动手制作Excel仓库平面图前，需要首先明确以下几个方面：

• 仓库实际尺寸与比例关系
• 需要展示的功能区域（如收发区、存储区、办公区等）
• 货架/货位编号规则
• 需不需要联动库存统计等数据

这些信息将直接影响图纸的排布和后续功能完善。

步骤	操作要点	补充说明
需求梳理	明确仓库类型/面积/用途	可向现场管理员了解现场情况
区域划分	列出所有需标注的功能区	如装卸口、货架区等
数据准备	收集货位编号及其对应物理位置	日后可关联库存表
工具选择	确定使用Excel及版本	推荐Office2016及以上

二、基础操作：建立Excel网格和绘制布局轮廓

1. 打开新工作表，选中全部单元格，将列宽统一调整为适合制图（如1.5），行高调节至相近尺寸（如15），形成正方形网格。
2. 根据实际仓库比例，选取合适数量的行列代表水平与垂直距离，可在A1右侧及上方注明实际米数或编号。
3. 用“边框”工具描绘出整体外墙轮廓。
4. 利用合并单元格表示较大的区域，如办公区、装卸口等。

示例操作流程

步骤	Excel操作方法
调整网格	选定多行多列→右键→设置行高/列宽
绘制外墙	选择对应区域→边框线型→加粗外框
区域分割	合并指定单元格→填充不同颜色

此步骤完成后，相当于建立了一个“底板”，便于后续加细节内容。

三、丰富内容：插入形状符号与颜色编码管理区域

为了让仓库平面图更直观、美观，应善用Excel自带的插入形状和智能艺术工具：

常见技巧列表

• 使用“矩形”“圆角矩形”代表不同类型货架
• 用“箭头”“直线”标示通道走向或物流方向
• 利用填充色对不同功能区域分类（红色-危险品区，绿色-出入通道）
• 插入文本框，对每个分区进行编号和说明
• 使用自定义图片（如叉车、小车）增强可视化效果

示例颜色编码方案表

区域名称	建议填充颜色	标识符号
主通道	灰色	宽直线/箭头
普通货架	浅蓝	矩形
危险品存储	红色	加粗轮廓
装卸口	黄色	带标识文字

这种方式能让各类人员快速识别关键作业空间，提高安全性和协同效率。

四、信息联动：添加文本说明及集成数据表管理

仅仅有静态平面分布还不够，可以结合Excel强大的数据处理能力，实现如下扩展：

功能拓展举例

1. 每个货位设置超链接，点击跳转到详细库存明细页。
2. 在主视图区旁添加库存实时统计小表：

• 总容积
• 各类物资占比
• 当日进出记录摘要

3. 应用条件格式，当某一区域库存超限时自动变红提醒。
4. 将关键位置生成二维码，配合手机扫码查阅详情。

样例库存统计关联表

+--------+---------+---------+--------+
| 编号   | 区域名  | 实际库存量  | 状态提示|
+--------+---------+---------+--------+
| A01    | 普通区 1   | 120箱   | 正常    |
| B12    | 危险品A    | 8桶     | 超限警告|
+--------+---------+---------+--------+

通过这种方式，不仅提升了平面图的信息承载量，还方便了动态管控，有利于精细化运营。

五、高级应用：自动化与零代码平台辅助（简道云推荐）

对于有更高数字化需求或多人协同场景，可以借助零代码开发平台【简道云】实现在线版可编辑仓库平面图——不仅支持拖拽式绘制、多端访问，还能灵活接入移动扫码盘点、自定义审批流等业务功能。

简道云平台优势对比表

｜ 功能 ｜ Excel传统实现 ｜ 简道云平台 ｜ ｜--------------｜---------------｜------------｜ ｜ 可视化编辑 ｜ 单人本地修改 ｜ 多人在线协作｜ ｜ 数据联动 ｜ 基础公式 ｜ 自动同步多表｜ ｜ 权限控制 ｜ 难以细分 ｜ 灵活角色权限｜ ｜ 移动端兼容 ｜ 较弱 ｜ 原生支持App｜ ｜ 模板共享 ｜ 手工复制 ｜ 一键发布复用｜ ｜ 扩展性 ｜ 局限 ｜ API开放集成｜

更多详情及注册体验，请访问简道云官网：https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

例如，你可以使用简道云搭建属于自己的在线地图应用，仅需简单拖拉拽，即可构建包含地图视图区、交互式明细列表、“一键跳转”查看详情，以及扫码盘点的数据入口，为企业数字化升级提供坚实支撑。

六、实例演示：从0到1制作标准仓库平面图流程举例

以一个标准1000平方米原材料仓为例：

1. 测量并规划比例关系

• 仓长40m×宽25m，根据每个单元代表0.5m设定80×50个单元格

2. 画外墙框架

• 遍历A1A80行，用加粗边框画长边，两侧BB50画短边形成矩形外框

3. 划分主通道与次通道

• 用灰色矩形覆盖指定列表示主过道，并插入箭头指示物流方向

4. 标注货架位置

• 每隔一定距离，用浅蓝色圈出10组标准货架，每组下方插入文本编号（R01~R10）

5. 增补办公/装卸区域

• 左下角合并10×10单元设为办公区，填黄色，并注明文字说明

6. 添加动态统计小窗

• 在右侧空白处新建小表，对应每组货架当前占用数，当占满时自动变橙提示

7. 保存模版，可反复复用

这样的流程不仅清晰易懂，也便于今后快速迭代优化。

七、注意事项与常见问题解答（FAQ）

常见问题及应对建议列表：

• Q: 仓库太大导致Excel卡顿怎么办？ A: 尝试按比例缩小单位面积所占单元数或拆分为多个sheet分别管理，再汇总结果。
• Q: 如何保护已画好的布局不被误改？ A: 设置sheet保护，仅开放部分输入区域给他人编辑。
• Q: 平面图区内如何实现部分元素随数据变化自动变色？ A: 用条件格式结合公式实现动态视觉提醒，如IF函数判定状态字段。
• Q: 有无更智能自动生成方案？ A: 推荐使用零代码平台如简道云，通过模板拖拽生成且支持业务逻辑配置，无需复杂编码知识即可完成全流程数字化设计。

总结建议

总而言之，用Excel制作仓库平面图具备实操性强、自定义灵活等优点，非常适用于中小型企业开展初步可视化管理。通过合理调整网格样式，配合颜色编码与数据联动，不仅可以清晰呈现现场布局，还能与业务后台实时交互，为日常运营带来极大便利。对于更高阶数字孪生场景或团队协同需求，则建议采用【简道云】这类零代码开发平台，实现跨部门、多终端同步维护，提高效率同时降低IT门槛。

进一步探索模板案例和数字工具，可访问免费企业系统模板下载入口：【100+企业管理系统模板免费使用>>>无需下载，在线安装】： https://s.fanruan.com/l0cac

精品问答:

---

怎么用Excel绘制仓库平面图？

我想用Excel制作一个仓库的平面图，但不太清楚具体步骤和方法。Excel主要是做数据处理的，能不能用它来画出精准又美观的仓库布局呢？有没有详细的操作流程介绍？

使用Excel绘制仓库平面图，关键在于合理利用“形状工具”和“网格线”功能。具体步骤包括：1) 打开Excel，调整单元格大小使其接近正方形；2) 开启网格线辅助定位，更便于布局设计；3) 使用“插入”中的“形状”功能绘制墙体、货架等元素；4) 利用颜色填充区分不同区域，例如储存区、通道等；5) 添加文字说明提升图纸可读性。通过以上步骤，即使不使用专业CAD软件，也能在Excel中实现基本且清晰的仓库平面图设计。

如何在Excel中使用表格和形状结合优化仓库平面图设计？

我听说用Excel做仓库平面图时，如果把表格和形状结合起来，会更好看也更专业。但我不知道具体怎么操作，比如表格如何辅助布局，形状又该如何调整大小和位置，能不能详细讲一下？

结合Excel表格与形状是提升仓库平面图专业度的重要方法。首先，将工作表设置为网格模式，使单元格形成基础布局框架；其次，在对应单元格内插入矩形或其他形状代表货架、设备等，通过调整形状大小匹配单元格尺寸，实现精准对齐；再次，可以设置不同颜色填充区分功能区域，如红色代表危险品存储区，绿色为通道区域。此外，利用条件格式为表格添加视觉效果，比如库存状态灯号。此种方法不仅提升了信息密度，还方便后续修改与管理。

在Excel制作仓库平面图时如何使用数据化表达提升管理效率？

我希望做的仓库平面图不仅仅是一个静态图片，还能体现库存数量、货物分类等信息，这样管理起来更方便。我不确定怎么通过Excel做到这些数据化表达，有没有好的技巧或者案例分享？

利用Excel强大的数据处理能力，可以将仓库平面图与库存数据紧密结合，实现动态管理效果。例如，将每个货架对应到特定单元格，并通过注释或超链接关联库存详情；或者使用条件格式根据库存数量自动变色（如低于警戒线显示红色）；再者，通过嵌入透视表或动态图表展示实时货物分类及数量统计。一项实际案例：某物流企业用此法将货架状态实时反馈至管理层，使得补货效率提升了30%。这种数据化表达大幅增强了仓库运营透明度和响应速度。

有哪些技巧可以提高用Excel做仓库平面图时的可读性和美观度？

我自己尝试过用Excel画仓库布局，但总感觉看起来杂乱无章，不够清晰美观。我想知道，有哪些实用技巧可以让我的仓库平面图既专业又易于理解呢？比如颜色搭配、字体选择之类。

提高Excel中仓库平面图可读性和美观度，可从以下几个方面着手：1) 使用统一且对比明显的配色方案，建议采用浅背景搭配深色边框，以突出重点区域；2) 利用合适字体字号，如微软雅黑14号字体确保文字清晰易读；3) 善用边框和网格线分隔不同功能区域，让结构层次分明；4) 添加简洁明了的图例说明各类符号及颜色含义；5) 保持整体页面整洁，避免元素过于拥挤。一份调研数据显示，美观且结构清晰的布局可提高50%以上团队成员对空间理解效率。
