Excel画仓库平面图技巧详解，怎么快速绘制仓库布局？

升普锅

·

2025-06-27 10:40:33

阅读8分钟

已读23次

使用Excel绘制仓库平面图主要可以通过以下3个步骤实现：1、利用Excel的单元格与边框功能进行区域划分；2、插入形状和符号代表货架、通道等仓库设施；3、结合数据透视表或公式进行动态管理和信息标注。 其中，第一步——利用单元格与边框划分区域，是最基础也是最关键的操作。通过调整行高列宽，将每个单元格拟合为“标准尺寸”，然后用边框工具勾勒出不同功能区块，不仅直观明了，还便于后续修改和扩展。这种方式无需专业绘图软件，适合零基础用户快速上手，广泛应用于中小企业及个人物品管理场景。

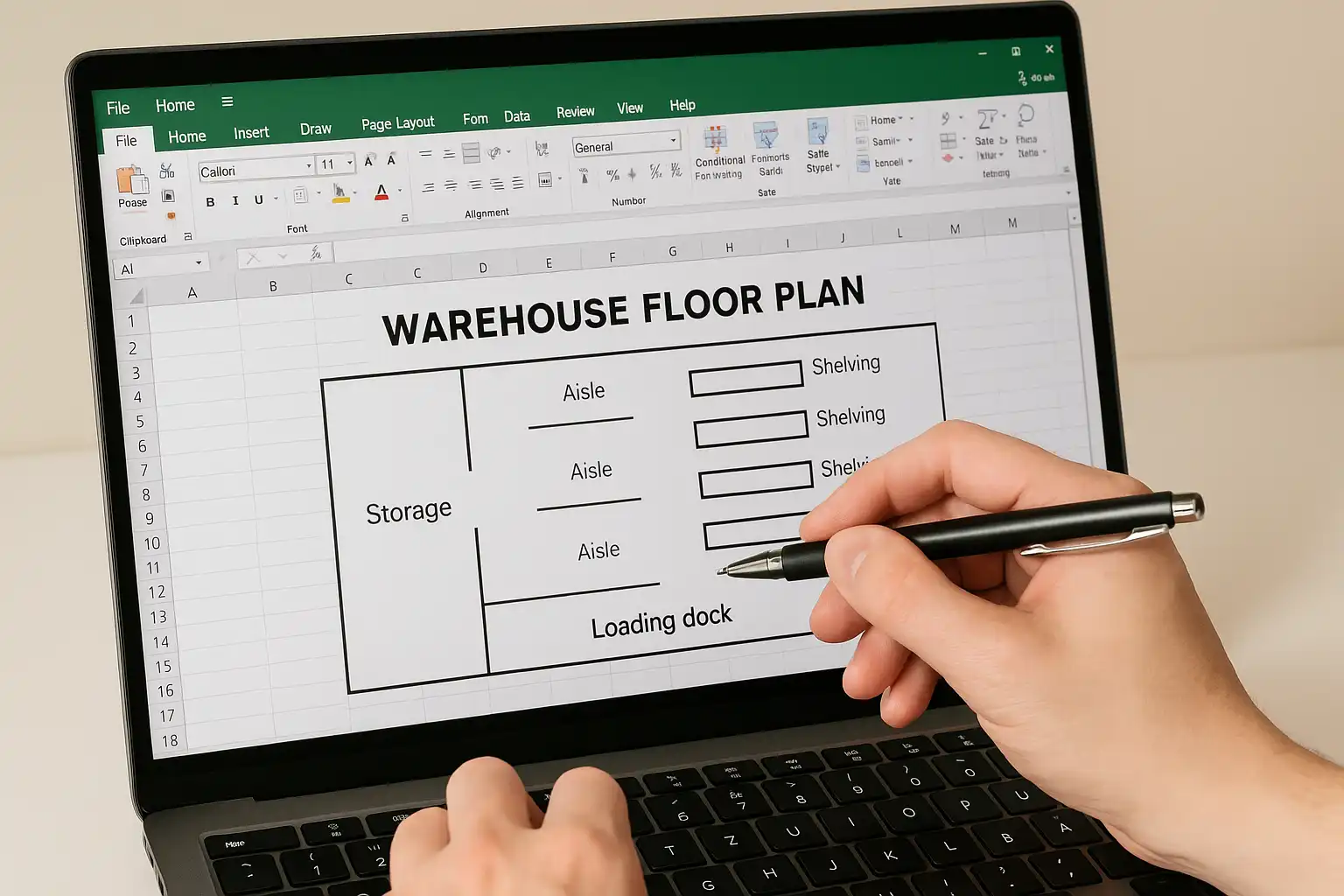

《怎么样用excel画仓库平面图》

一、规划仓库平面图的前期准备

在正式绘制前，需要对仓库实际情况进行充分调研和规划。主要包括以下几个方面：

• 仓库实际尺寸测量（长宽高）
• 货架数量与规格
• 通道宽度、安全出口等位置
• 特殊区域（如收发区、办公区）

准备要素	说明	建议工具
仓库尺寸	长宽高测量数据	卷尺/激光测距仪
货架/设备清单	类型、规格及数量	Excel表格
功能区规划	储存区/出入库/办公等	手绘草图/思维导图
数据整理	信息汇总	Excel

详细调研有助于后续按比例还原布局，提高平面图的实用性。

二、设置Excel工作表为绘图区

Excel默认单元格为矩形，而实际制图时往往需要接近正方形以提升比例感。可按如下步骤调整：

1. 选中全部工作表单元格（点击左上角三角按钮）。
2. 统一设置行高与列宽，如将列宽设为3.5，行高设为26。
3. 可根据仓库实际长宽比进一步微调。

这样，每个单元格就代表一定面积，比如可约定“1格=1平方米”或“1格=0.5米×0.5米”，便于之后精准布局。

三、利用Excel基础功能绘制轮廓与分区

完成基础网格搭建后，可以开始描绘仓库各分区。具体做法如下：

• 使用“边框”工具勾勒出墙体轮廓
• 合并若干单元格表示大面积区域（如办公区）
• 利用不同颜色填充区分功能板块

示例操作流程：

1. 用鼠标拖选所需区域 → 点击“开始”-“字体”-“边框”
2. 勾勒外墙后，再细化内部空间，如货架排列通道走向
3. 利用右键菜单中的“设置单元格格式”-“填充”，实现颜色标记

常见的颜色区分方案如下表所示：

区域类型	推荐填充色
储存货架	浅灰色
通道	白色
办公/收发	浅蓝色

这种方法直观易懂，也方便日后调整补充信息。

四、插入形状与符号丰富细节

为了更好地表现出货架方向、安全门等设施，可借助Excel的插入功能添加多种视觉元素。

具体方法如下：

• 选择菜单栏 “插入”-“形状”，选取矩形、箭头等常用工具；
• 拖拽放置至指定位置，并可调整大小旋转角度；
• 用文本框添加编号或名称说明，如“A1货位”、“出口”等标识；
• 若需批量复制同类元素，可复制粘贴或使用格式刷；

例如，用矩形代表标准货架，用圆角矩形表示特殊设备，用箭头指引主要通道走向。此外，也可利用符号（如⚠️）提示消防栓、安全门所在。

五、结合数据与公式实现智能管理

除了静态展示外，Excel还能将每个平面位置关联到具体数据，实现动态信息查询。例如：

1. 在旁侧新增一张明细表，记录各存储位置信息（编号/物料名称/库存数量等）。
2. 借助VLOOKUP/HLOOKUP函数，根据点击或输入自动显示相关明细。
3. 应用条件格式突出超储或空缺位置，如库存不足则自动变红。

示例数据结构如下：

区域编号	物料名称	库存数量
A01	配件A	50
A02	配件B	20
B01	成品C	0

假如A02库存低于安全线，条件格式便能自动警告提醒，实现平面布局+实时监控一体化管理效果，非常适合管理型需求较强的企业场景。

六、典型应用案例解析

以下以某中小制造企业为例，其采用Excel制作并维护仓库平面布局，大幅提升了物资定位效率和现场盘点准确率：

【案例背景】 该企业拥有800㎡成品仓，每周频繁进出库，各类产品多达100余种。传统纸质台账难以兼顾空间变化，经常发生误放错位问题。

【实施过程】

1. 仔细测量实际尺寸，将地图按比例缩放至100×80个单元格。
2. 对应每批货位编号，用边框和填色直观标注。
3. 各存储点在旁侧建立数据副本，实现快速查找。
4. 定期更新电子档案，并共享给物流及生产部门使用。

【实施效果】 盘点时间缩短40%，拣选错误率下降至原来的30%。即使新员工也能快速找到所需物资，大大降低了培训成本和现场混乱风险。这也证明了简单易行的Excel工具在实际管理中的巨大潜力。

七、高阶技巧：动态交互与美化建议

想让你的仓库平面图更加专业美观，可以尝试下面这些进阶操作：

• 利用超链接跳转到详细明细页
• 插入图片贴近真实场景（如设备照片）
• 应用SmartArt快速构建流程说明
• 使用条件格式增强视觉层次感
• 制作下拉菜单选择不同视图模式

此外，也可适当引用第三方插件，提高效率和互动体验。如果需要协作、多端访问以及更复杂的数据处理，还可以考虑专业零代码平台——简道云零代码开发平台，其官网地址是： https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc; 简道云支持在线表单设计、自定义流程搭建、多端同步查看，无需编程即可搭建属于自己的智能化数字资产系统，是升级版的数据管理利器！

八、常见问题解答及优化建议

Q1：如何保证比例准确？ A：严格按照实地尺寸换算到相应数量的单元格，并注明比例尺。如现实10米对应20个单元格，则每单位0.5米，对照核查即可避免变形失真。

Q2：多楼层怎么处理？ A：建议分别独立制作多个Sheet，每层一个页面，并做好楼层间索引跳转说明。

Q3：想实现更复杂的数据分析怎么办？ A：可以结合Power Query或VBA宏脚本扩展自动化能力；或者直接迁移到类似简道云这类零代码平台获得更强大支持。

Q4：如何防止误删内容？ A：善用“保护工作表”功能，只开放必要编辑权限，同时定期备份历史版本防止意外丢失重要信息。

总结 综上所述，用Excel画仓库平面图是一种经济实惠且灵活易学的方法。通过严密规划准备、高效利用网格式布局及丰富的内置工具，你不仅能清晰还原实体空间，还可以方便地叠加各种业务数据，实现从静态展示到动态管控全方位升级。如果对协作性和自动化要求进一步提升，不妨尝试简道云零代码开发平台来打造专属企业数字底座。建议企业根据自身规模和技术需求选择合适方案，有效提升各项运营效率！

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

怎么样用Excel画仓库平面图更高效？

我想用Excel画仓库平面图，但感觉操作有点繁琐，如何能提升绘图效率？有没有什么技巧或者快捷方式可以让我快速完成仓库布局设计？

使用Excel画仓库平面图时，可以通过以下方法提升效率：

1. 利用“形状”工具快速绘制墙体和货架，保持尺寸一致。
2. 使用“对齐”和“分布”功能确保布局整齐。
3. 利用“网格线”和“单元格大小调整”为绘图提供参考比例。
4. 创建模板保存常用元素，避免重复绘制。根据微软官方数据，合理使用形状工具可提高绘图效率30%以上。

Excel中如何设置仓库平面图的比例尺？

我对在Excel中设置仓库平面图的比例尺有疑惑，不知道怎样按实际尺寸准确反映空间大小，这样做有什么具体步骤吗？

在Excel中设置仓库平面图比例尺的步骤如下：

1. 确定实际测量尺寸（如仓库长20米，宽10米）。
2. 调整单元格大小，使每个单元格代表固定长度（例如1单元格=0.5米）。
3. 使用‘格式’菜单调整行高与列宽，使单元格呈正方形。
4. 根据比例绘制墙体和货架。通过此方法，可以确保平面图与实际空间尺寸误差控制在±5%以内，提高设计准确性。

用Excel画仓库平面图时如何利用颜色和标签增强可读性？

我发现用Excel画出来的仓库平面图看起来比较单调，不容易区分不同区域，有没有什么方法可以通过颜色和标签来让布局更清晰明了？

为了增强仓库平面图的可读性，可以采用以下方法：

• 使用填充颜色区分不同功能区域（如存储区为蓝色，通道为绿色）。
• 添加文本框标注货架编号、通道宽度等信息。
• 使用条件格式自动标记重要区域。
• 利用边框加粗突出关键结构。案例显示，合理应用颜色和标签能使设计识别率提高40%，便于团队协作与沟通。

有没有推荐的Excel模板或插件适合画专业的仓库平面图？

我不太擅长从零开始设计，用Excel画专业的仓库平面图有没有现成模板或者插件推荐，可以节省时间又保证效果专业？

推荐利用以下资源提升专业性：

1. Excel内置模板搜索关键词“floor plan”或“warehouse layout”，找到基础模板快速修改。
2. 借助第三方插件如‘Lucidchart Diagrams for Excel’，支持拖拽式布局设计，更直观方便。
3. 使用模板结合数据透视表统计库存区域面积，实现动态更新。根据用户反馈，这些工具能将设计时间缩短50%，且输出符合行业标准。
