Excel画仓库货架平面图技巧，如何快速制作仓库布局？

墀唱川

·

2025-06-27 10:39:53

阅读10分钟

已读44次

用Excel画仓库货架平面图的方法主要有以下3个核心步骤：**1、利用单元格调整和边框工具绘制基础布局；2、插入形状和文本描述具体货架位置；3、结合公式与条件格式提升可视化与交互性。**其中，单元格调整与边框的使用是最基础且关键的一步，通过精确设置行高列宽，将工作表变成类似网格纸的画布，然后用粗细不一的边框勾勒出仓库轮廓及每组货架。这种方法不仅操作简单，还具备很强扩展性，适合各种规模的仓库布局初步设计。

《用excel怎么画仓库货架平面图》

---

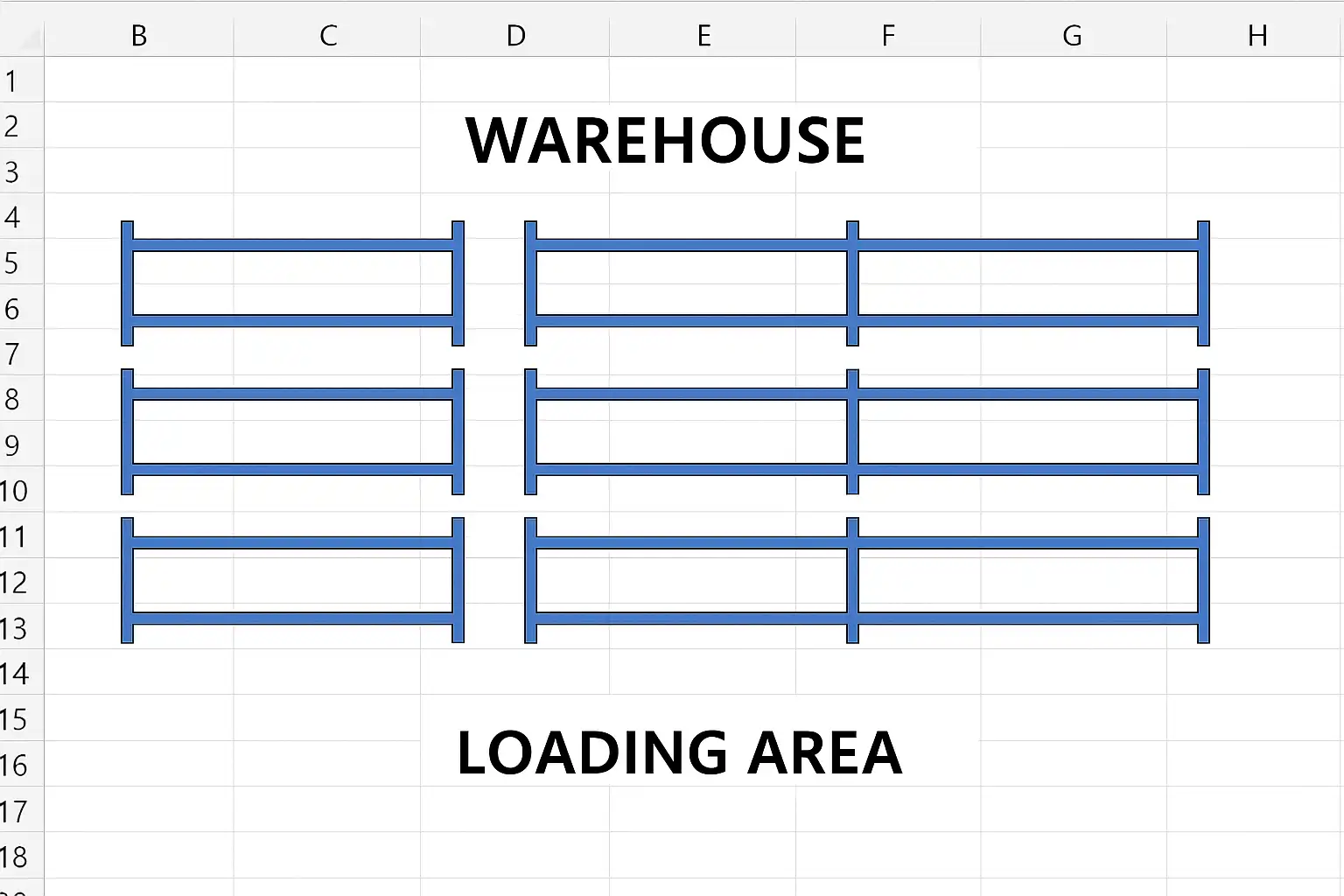

一、EXCEL绘制仓库货架平面图的总体流程

Excel作为通用办公软件，其表格结构非常适合“栅格化”空间规划。制作仓库货架平面图时，大致可分为如下步骤：

步骤	操作内容	目的/效果
1	规划行数和列数，调整单元格大小	形成等距“网格”，便于布局
2	利用边框线条勾画出仓库外轮廓	明确区域范围
3	插入或合并单元格标注各区域（如收发区、主通道）	分类功能区
4	用粗线/填充色标记各个货架	显示货架具体位置
5	添加编号或说明文字	增强识别性
6	应用条件格式或公式管理数据关联	动态展示库存等相关信息

---

二、EXCEL实现仓库货架平面图的详细操作步骤

（1）准备阶段：确定尺寸与分区

• 明确实际仓库尺寸（长宽）、比例尺。例如，每个单元格代表0.5米。
• 列出所有功能区：如主通道、收发区、暂存区及各类货架。
• 拟定初步草图，可以手绘或在纸上模拟。

（2）设置工作表基础网格

1. 打开Excel新建空白工作簿。
2. 全选表格，右击选择“行高”“列宽”，统一设置为相同值（如20），保证单元格近似正方形。
3. 隐藏多余区域，仅保留所需部分。

（3）绘制整体轮廓和主要区域

• 用“开始”菜单下“边框”工具，为外围加粗实线，表示仓库外墙。
• 合并对应单元格，用于命名不同功能区，如A1:B5合并写入“收发区”。

（4）添加货架及编号

• 用深色粗线给每组货架加边框，也可直接填充颜色增强可视感。
• 每组内填入编号，如A01、B02等，以便日后定位查找。
• 若需展示不同类型，可采用不同颜色标识。

（5）完善辅助元素和说明

• “插入”-“形状”中添加箭头表示主通道流向，“文本框”补充必要文字说明。
• 可在旁侧新建一个物料信息表，实现数据联动。

---

三、提高可视化与交互性的进阶技巧

利用条件格式动态展示库存状态

通过设置条件格式，可将库存紧张或已满的货位自动变色。例如：

1. 在另一个工作表记录每个货位当前库存数量；
2. 在平面图区块对应编号处引用这些数据；
3. 设置规则：“小于10件为红色背景，大于50件为绿色”等；

使用公式实现自动统计和关联跳转

如SUMIF统计某一区域总容量，或者插入超链接点选即可跳转到详细物料列表页。

制作下拉菜单切换不同视角

如切换按品牌/分类显示布局，只需更改筛选项即可动态重绘部分内容，大幅提升使用效率。

---

四、EXCEL绘制法对比专业工具优劣分析

项目	Excel方法	专业CAD/仿真软件
入门难度	极低	较高，需要专业知识
布局灵活性	中等，可通过增删行列调整	极高，多种建模参数
成本投入	基本免费（办公软件自带）	高昂（需购买软件授权）
数据集成	强大，与ERP/WMS等易对接	通常需额外开发接口
可扩展性	可通过插件宏进一步扩展	完全自定义，但开发成本高

结论：对于小微企业或初期项目，Excel方案足以满足需求；大规模复杂场景建议选择专业工具配合使用。

---

五、更智能方式：零代码平台辅助设计 — 简道云介绍

随着数字化管理升级，仅靠静态Excel已难满足部分企业对于流程协同、高级互动和多端访问的需求。此时，可以借助零代码平台，如简道云，实现以下优势：

简道云零代码开发平台简介

简道云是一款国内领先的零代码应用搭建平台，无须编程经验，即可拖拽式快速生成各类业务应用，包括但不限于：

• 仓储管理系统
• 多维度库存看板
• 智能排班与任务调度
• 移动端数据采集和报表输出

核心亮点对比

功能项	Excel	简道云
平面布局绘制	手工编辑	拖拽式页面搭建
数据交互	静态录入+少量公式	实时数据库、多用户协作
权限分配	基础保护	精准角色权限控制
移动端支持	有限	原生适配手机/平板
模板丰富度	少量	数百行业模板一键套用

通过简道云，可以在线搭建专属自己的【智能仓储管理系统】，并将空间布局与业务流程深度融合，实现实时监控、高效协作以及自动提醒等现代化数字场景。无论是新增分支还是业务升级，均能弹性响应，不受传统IT开发周期限制。官网地址：https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

---

六、小结及建议行动步骤

综上所述，用Excel画仓库货架平面图具有门槛低、操作简单且易于维护等优点，非常适用于空间有限、小型及中型企业。只要把握好网格划分和边框美化两大要点，即可快速完成清晰直观的空间布局。同时推荐有数字化需求或者希望进一步提高效率的用户考虑使用像简道云这样的零代码平台，将物理空间与线上业务无缝结合，实现全方位智能管控。

建议：

1. 初次尝试时先用纸笔拟稿，再在Excel中逐步实现；
2. 熟练掌握条件格式和基本公式，提高视觉效果及信息密度；
3. 如有更复杂需求，可引入简道云在线模板快速定制专属系统；
4. 定期复盘优化，提高空间利用率及管理水平；

最后推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

用Excel怎么画仓库货架平面图？

我最近需要用Excel来绘制一个仓库货架的平面图，但不太清楚具体步骤和技巧。Excel本身是表格软件，怎么用它高效画出结构清晰的货架布局？

在Excel中绘制仓库货架平面图，可以通过以下步骤实现：

1. 设置网格：调整单元格大小，使其接近正方形，方便布局设计。
2. 使用“插入形状”功能，选择矩形代表货架单元。
3. 利用“对齐”和“分布”工具，将货架排列整齐。
4. 应用颜色填充区分不同区域或货架类型。
5. 添加文本框标注货架编号或区域名称。

案例说明：假设每个单元格代表0.5米，通过调整行高与列宽一致，可以精确反映实际尺寸。根据仓库面积（如20m×10m），可规划40×20的网格，从而准确绘制货架布局。

如何在Excel里利用表格和形状提升仓库货架平面图的专业度？

我尝试用Excel画仓库货架平面图，但总感觉图形不够专业、不够直观。有没有方法结合表格数据和形状工具，提高图纸的可读性和专业感？

结合Excel的表格功能与形状工具能显著提升仓库货架平面图的质量：

• 表格数据管理：建立库存信息、货架编号等数据表，方便动态管理。
• 条件格式：利用条件格式突出关键区域，如存储高频率物品的区域显示不同颜色。
• 形状叠加：使用多种颜色和样式区分不同类型或规格的货架。

例如，可通过条件格式将存放易碎品的货架背景标红，结合矩形形状表示具体位置，使得整体布局既直观又数据驱动，提升管理效率。

Excel绘制仓库货架平面图时如何保证尺寸比例准确？

我想用Excel来画仓库平面图，但担心尺寸比例不准确导致设计失真。有什么技巧能确保在Excel中绘制出的货架与实际尺寸相符吗？

确保尺寸比例准确是绘制仓库平面图的重要环节，方法包括：

1. 调整行高与列宽为相同数值（如列宽设置为3，行高设置为18），形成正方形单元格。
2. 根据实际测量，将每个单元格定义为固定米数（例如0.5m×0.5m）。
3. 使用“页面布局”中的标尺和网格线辅助校准。
4. 绘制完毕后，通过打印预览确认比例是否符合要求。

通过以上方法，可以使得Excel中的二维布局精确反映现实空间，有效避免设计误差超过5%。

有哪些适合初学者用来在Excel中快速画出仓库货架平面图的模板或技巧？

作为一个刚开始学习使用Excel做仓库规划的人，我希望有一些现成模板或者简单实用的方法，可以快速上手并完成基本的仓库货架平面图设计。

针对初学者，有以下几种快速制作仓库货架平面图的方法及资源推荐：

• 使用免费模板：网上有大量免费的Excel库存及仓库规划模板，如Microsoft官方模板网站，每个模板都包含预设网格和示范布局。
• 利用快捷键提高效率：掌握复制(CTRL+C)、粘贴(CTRL+V)、对齐快捷键等，以快速生成重复元素如多个同规格棚板。
• 分步制作法：先搭建基础网格，再逐层添加细节，如通道、装卸区等，提高条理性且防止遗漏重要区域。

统计数据显示，使用标准模板可以将制作时间缩短30%以上，同时减少设计错误率，对新手非常友好。
