Excel画仓库定置图技巧详解，如何快速制作专业图？

林弁樽

·

2025-06-27 10:23:31

阅读10分钟

已读42次

在企业仓储管理中，使用Excel绘制仓库定置图是一种高效、便捷的可视化方式。核心观点包括：1、利用Excel的单元格与形状工具快速搭建仓库布局；2、通过颜色填充和边框设置实现区域区分；3、插入文本和符号标识物品信息；4、结合筛选与批注功能进行动态管理。其中，利用Excel的单元格与形状工具快速搭建仓库布局尤为关键。具体做法是，将每个单元格视为仓库空间最小单位，通过调整行高列宽模拟实际尺寸，插入矩形等形状表示货架或设备，再用不同颜色区分功能区。这种方式不但制作简单，还能随时修改和共享，非常适合中小型企业日常使用。

《excel怎么画仓库定置图》

---

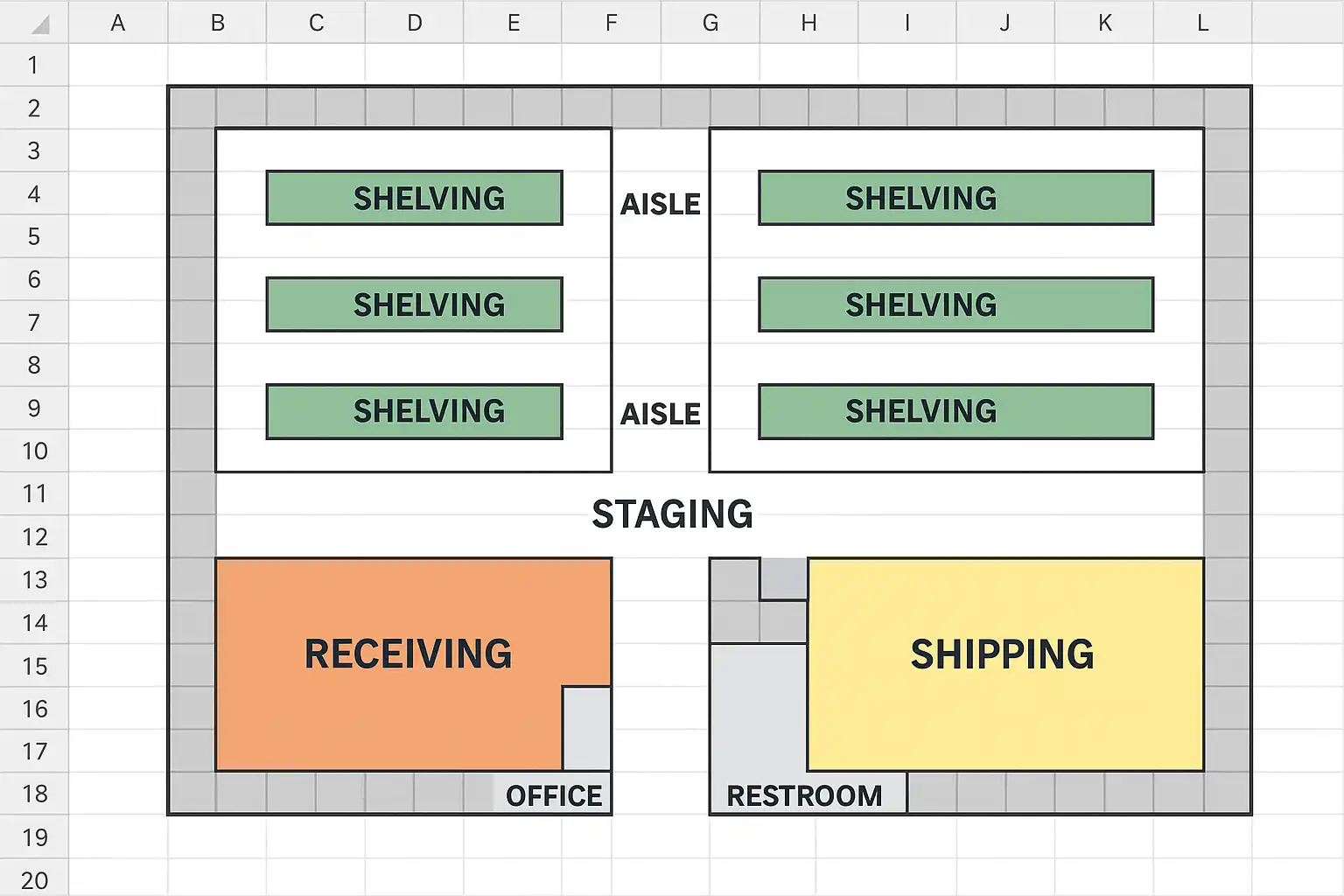

一、EXCEL绘制仓库定置图的整体流程

要在Excel中高效绘制仓库定置图，通常包括以下步骤：

1. 规划整体布局（确定比例和区域）
2. 设置行高列宽
3. 插入形状绘制货架与通道
4. 区分不同区域（颜色填充/边框）
5. 添加标识信息（物料编号/名称等）
6. 利用批注或超链接增强交互性

步骤	具体操作方法	目的
1. 规划布局	根据实际仓库尺寸确定表格规模及比例	保证图纸符合实际
2. 行列调整	修改行高/列宽，让每单元格近似于实际的空间	实现空间可视化
3. 绘制形状	插入矩形/圆角矩形/线条代表货架、墙体和通道	明确各功能区界限
4. 区域区分	使用填充色或边框将不同区域加以突出	快速辨识各类存储区域
5. 添加标识	输入编号/物品名，并可添加批注说明详细内容	精准定位物资
6. 增强交互性	用超链接跳转到详细表单，或插入图片辅助展示	提升管理与查找效率

---

二、EXCEL制作仓库定置图详细步骤解析

为便于初学用户快速上手，下面以具体操作流程配合细节讲解：

1、确定绘图比例及表格基础

• 测量实际仓库长度和宽度，例如长20米宽10米。
• 在Excel中选择适当数量的行和列。例如，将每个单元格代表0.5平方米，则需40行×20列。
• 设置统一行高与列宽：选中所有需要的单元格，“右键–行高”输入合适数值，如15，“右键–列宽”如3。

2、布局划分及区域命名

• 按照实际功能区（如收发货区、存储区、拣选区）进行划分。
• 可使用“合并单元格”来标记主要分区标题，如A1:H5写“收发货区”。

3、插入形状描绘结构元素

• “插入–形状”选择矩形，用以表示货架，调整至占据对应单元格。
• 用直线表示通道走廊，用不同颜色区别主、副通道。
• 可用椭圆或其他自定义图标表示特殊设备。

4、颜色填充及样式美化

• 各区域用不同底色填充，如主通道为灰色，普通货架为浅蓝色，高价值物品专用位为黄色。
• “开始–填充颜色”，选中相应范围即可应用。

5、添加编号与说明

• 在各“货架”上输入编号（如A01, B02），便于后续查找定位。
• 对特殊点位添加批注：“右键–新建批注”，输入详细说明，比如“此处存放易燃品，请注意防火。”

6、高级增强：超链接及图片嵌入

• 可将某一区域文字设置超链接，点击跳转到另一个sheet显示详细库存列表。
• “插入–图片”上传实拍照片，更直观反映现场情况。

---

三、多种方法对比：EXCEL VS 专业软件 VS 零代码平台

很多企业会比较多种方案以满足不同需求。下表对比了三种主流方式：

方法类型	优势	劣势	场景推荐
Excel	操作简便，无需额外软件成本	图纸美观度有限，大型复杂场地易混乱	中小型普通仓库
CAD软件	专业精确，美观性强	学习门槛高，需要付费	大型复杂项目
零代码平台 （如简道云）	模板丰富，可集成数据自动化处理	初期需注册账号	动态数据联动需求强

零代码开发平台亮点介绍——简道云

简道云零代码开发平台官网 简道云提供了大量企业数字化场景模板，包括可视化平面设计、自定义报表、多端协同等能力。用户无需编程，仅通过拖拽即可生成包含位置管理的数据应用。例如，可以先上传手绘草图，再用组件绑定实时库存数据，实现“所见即所得”的一体化数字管理。这大大提升了大型或动态变化场地的信息透明度，是传统Excel难以替代的。

---

四、高效实用技巧与常见问题答疑

在实践过程中，有些实用技巧值得掌握，同时也有常见问题需要规避：

常见实操技巧

1. 批量设置格式：选好后统一调整，提高效率；
2. 利用条件格式突出异常状态，例如库存预警；
3. 应用筛选功能迅速定位某一区域；
4. 制作模板文件，每次只需复制修改，无需重头再画。

常见问题与解决方案

问题描述	原因分析	推荐措施
图纸比例失真	行高/列宽未按比例设定	前期先计算精确比例并锁定尺寸
区域分隔不明显	边框/颜色使用不当	辅助线+醒目底色组合使用
信息更新不及时	靠人工维护繁琐	建议结合零代码平台自动联动相关数据
图纸丢失版本混乱	多人编辑无备份	启用版本控制或保存共享文件至云端

---

五、自定义升级——从静态到动态的数据融合

随着业务发展，对空间利用率和实时数据反馈要求提升，可以进一步升级：

数据融合建议

1. 将Excel定置图中的位置编号，与实时库存表关联，通过VLOOKUP等函数实现动态展示；
2. 若采用零代码开发平台，可直接将所有位置作为系统字段，让人员扫码录入，实现移动端同步更新；
3. 对接监控摄像头照片，实现“一屏总览”。

实例说明

某制造企业采用上述措施后，不仅实现了空间利用率提升10%，还减少了人工盘点时间50%，极大提高了运营效率。

---

六、安全性与协同办公建议

现代企业越来越重视数据安全和团队协作：

1. Excel建议采用密码保护及只读权限防止误操作；
2. 使用Office365等云文档服务，多人可同时编辑并追踪历史版本；
3. 推荐基于零代码开发平台部署在线应用，实现权限细粒度管控，同时支持移动端访问，增强现场响应能力。

---

七、小结 & 行动建议

通过以上详解，我们可以看出，在没有专业CAD软件条件下，Excel依然能够通过灵活运用单元格排布+插入形状+样式美化，高效完成各类大小型仓库定置图设计任务。对于需要高度自定义和自动化的数据集成场景，则推荐尝试简道云零代码开发平台 ，实现更高级别的信息流转和资产数字孪生管理。

建议广大用户根据自身项目规模合理选择工具，并关注模板复用、安全协同及持续优化能力。如有更专业需求，可探索线上模板市场获取成熟案例，不断提升企业数字化水平！

最后推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

Excel怎么画仓库定置图的基本步骤是什么？

我刚开始接触仓库管理，想用Excel画仓库定置图，但不知道从哪里开始。能不能详细讲讲用Excel制作仓库定置图的基本流程和步骤？

使用Excel画仓库定置图的基本步骤包括：

1. 准备仓库平面尺寸数据，确保比例准确。
2. 利用“插入”功能中的形状工具绘制仓库布局，包括墙体、通道等基本结构。
3. 添加货架、存储区域等关键元素，使用不同颜色区分区域。
4. 标注每个存储单元位置，方便管理和查找。
5. 通过插入文本框添加说明，提高图示清晰度。 此流程有助于精准反映仓库空间布局，实现高效管理。

如何利用Excel的表格和图形功能提升仓库定置图的可视化效果？

我觉得简单画个布局太单调了，有没有办法用Excel自带功能让仓库定置图更直观、更专业？比如用表格或者图形来增强视觉效果。

Excel中结合表格与图形功能，可以大幅提升仓库定置图的可视化效果：

• 使用表格将存储区域编号、容量等信息结构化展示，方便数据对比。
• 利用条件格式对关键数据（如满载率超过80%）进行颜色高亮，直观反映状态。
• 运用形状工具绘制货架、通道，以不同颜色或线条风格区分区域属性。
• 结合智能艺术图形（SmartArt）展现物流路径或工作流程，提高理解效率。

例如，通过条件格式突出显示拥挤区域，可以帮助管理者及时调整布局，提高空间利用率。

在Excel中如何通过案例优化仓库定置图设计？

我听说通过实际案例学习，可以更快掌握复杂技能。有没有具体的Excel画仓库定置图的实例分享，能让我理解如何针对不同场景优化设计？

通过案例分析，可以针对不同类型和规模的仓库优化定置图设计：

案例类型	优化方法	效果描述
小型电商仓	简化货架表示，突出包装区	提升拣货效率20%
大型制造厂	增加物流通道标识及安全区	降低事故风险15%
冷链物流中心	标注温控设备位置及冷藏区边界	保证货物质量稳定性提升30%

这些案例均采用Excel中的绘图与数据结合方法，实现了空间利用最大化与管理便捷化。

怎么评估和提升用Excel制作的仓库定置图的精准度和实用性？

我做完了一个仓库定置图，但不确定它是否准确反映了实际情况，也担心同事使用时会不会有误差。有哪些方法可以评估和提高这张地图的质量呢？

评估和提升Excel制作的仓库定置图精准度与实用性，可从以下几个方面入手：

1. 数据校验：核对实际测量尺寸与地图比例是否一致，误差控制在±2%。
2. 用户反馈：收集一线员工对地图操作便捷性的反馈，调整标注及视觉元素。
3. 动态更新：建立版本控制机制，根据库存变动及时更新地图内容。
4. 培训支持：提供简易操作指南，让用户充分理解地图含义及操作流程。
5. 使用辅助工具插件，如“Power Query”导入实时库存数据，提高动态响应能力。

统计数据显示，通过以上措施，可将定位错误率降低至5%以下，大幅提升日常管理效率。
