Excel画仓库平面图教程，步骤详解怎么弄？

诏块耘

·

2025-06-27 10:38:49

阅读8分钟

已读50次

Excel画仓库平面图的方法主要包括：1、利用单元格布局模拟仓库结构；2、插入图形工具绘制分区与货架；3、使用颜色及边框标识功能区域；4、嵌入图片或符号增强可视化效果。 其中，最关键的是通过“插入-形状”功能绘制仓库各个分区和货架。在实际操作中，用户可根据仓库实际尺寸，调整单元格大小，将其作为坐标网格，然后用矩形等图形创建储位、通道等元素。此方法无需专业CAD软件即可完成，适合非设计专业人员快速上手，有助于企业实现库存空间的直观管理和优化。

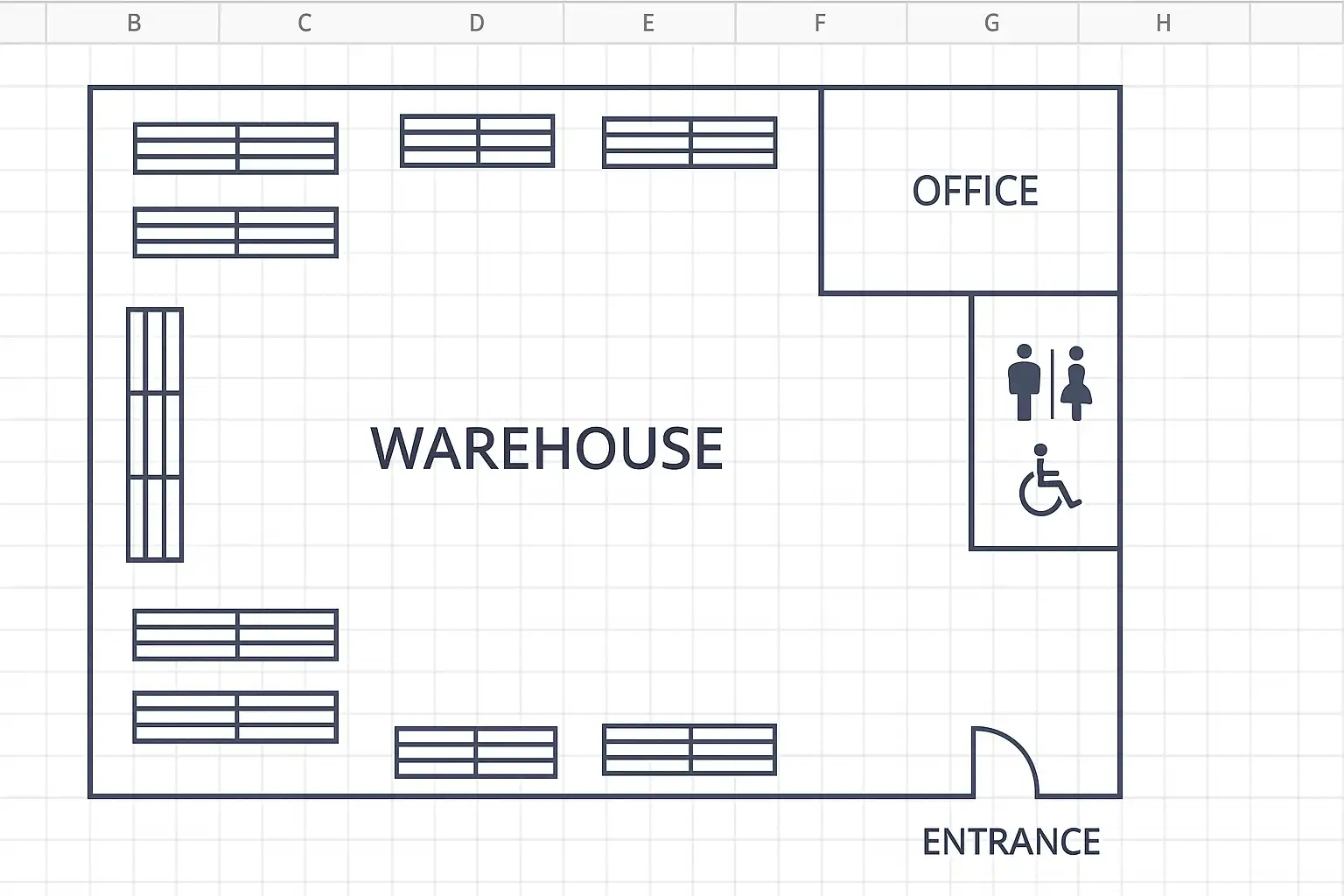

《excel画仓库平面图怎么弄》

---

一、EXCEL绘制仓库平面图的核心步骤

Excel虽然不是专业制图软件，但其灵活性和普及度使其成为许多中小企业绘制仓库平面图的实用工具。以下是主要操作流程：

步骤	具体操作说明
1. 调整单元格	选定区域，右击行号或列号，设置行高与列宽相等形成方格
2. 插入形状	菜单栏选择“插入”-“形状”，选择矩形/线条模拟墙体和货架
3. 区域填色	用“填充颜色”区分不同功能区，如出入口、储存区等
4. 添加文字	在相应区域插入文本框命名，如“货架A1”、“拣货区”
5. 边界美化	设置边框样式，让结构清晰明了
6. 图例说明	在空白处添加图例，解释各色块/符号代表含义

实操示例详述——插入及编辑形状

以“插入货架”为例：点击【插入】-【形状】-【矩形】，在方格区域拖动画出一个矩形表示一个货架。选中该矩形，可通过拖拽调整大小，与实际比例大致对应。右键点击该矩形，在弹出菜单选择【设置格式】，可以自定义填充颜色、边框粗细，并在其中添加文字描述，如“A1”。如此反复，即可快速搭建出完整的仓库布局。

---

二、EXCEL画仓库平面图的方法与技巧

1、基础布局规划

• 确定比例关系：测量实际仓库尺寸，根据比例设置Excel单元格宽高。
• 建立网格系统：将Excel表格调整为均匀方格，为后续绘制提供参考。

2、多样化元素应用

• 墙体与通道：使用线条（直线/曲线）勾勒外围墙体及通道走向。
• 功能分区：用不同颜色或填充效果将收货区、发货区、高位存储区等划分开。
• 设备设施标注：利用符号或图片（如叉车、小推车）点缀关键设备位置。

3、信息集成与交互提升

• 可在每个货位上添加批注或超链接，实现物料信息追踪。
• 应用条件格式突出警示区域，如危险品存放地。

---

三、EXCEL绘制VS专业制图软件对比分析

下表对比了Excel与主流CAD类软件在绘制仓库平面图时的优缺点：

对比项	Excel	CAD/Visio等专业软件
操作难度	简单易学，无需专业基础	操作复杂，上手需学习
成本	Office自带，无需额外费用	一般需购买授权费用
精细度	中等，适合基础规划	高，可精确到毫米
数据集成	易于与库存表数据联动	数据集成需要接口开发
展示效果	基本满足办公汇报需求	更加美观且工程标准

结论：对于日常管理和简单展示需求，大多数企业采用Excel已足够。如果涉及复杂设计与施工指导，则建议采用CAD类工具。

---

四、实例解析：用EXCEL搭建标准仓库平面布局流程

以下以20m×30m标准中型物流仓为例，详细说明步骤：

1. 测量并换算单位，将1米设为2个单元格宽度，每行30个单元，每列40个单元；
2. 在A1:AN40区域调整行高列宽，使其接近正方；
3. 利用横纵直线画出外围墙体；
4. 用多个深色矩形代表主通道，用浅色小矩阵组代表独立货架；
5. 出入口位置用绿色圆角矩形标识，“收发区”则以黄色底色突出显示；
6. 各功能块左上角加文本标签，并利用批注备注详细用途；

这样，不仅整体布局一目了然，还能后续配合VLOOKUP函数查找特定物料所处位置，实现动态管理。

---

五、多部门协作场景中的应用拓展

Excel文件便于共享，可通过云端协作平台进行多部门编辑。例如结合简道云零代码开发平台（官网地址），可将Excel作为前端界面嵌入到业务流程应用，实现审批流转自动化，提高信息流转效率。同时配合扫码枪录入数据，可实现从物料进出到空间变更全链路的数据追踪，大幅提升数字化管理水平。

---

六、高效替代方案推荐——简道云零代码开发平台简介

面对更复杂、多维度的数字化需求，仅依赖Excel有时存在局限。此时，可以借助零代码平台如简道云，实现智能化空间管理和动态数据分析：

简道云平台亮点

• 零代码搭建业务系统，无需IT背景
• 支持拖拽式表单创建、自定义流程设计
• 可视化看板展示库存状态和空间利用率
• Excel导入支持，一键同步原有数据

例如，你可直接上传现有的excel版平面图至简道云，将每个储位编码转为系统字段，再结合移动端扫码盘点，实现实时监控和预警通知。此外，还能跨部门共享权限，无缝对接采购、销售、人事等其他模块，高效驱动企业协同运营。立即注册体验>>>

---

总结与建议

综上所述，通过合理调整Excel表格结构并灵活运用插图工具，即可低成本、高效率地完成仓库平面布置工作。对于初创企业或预算有限团队，这是一种极具性价比的解决方案。如果需要更多自动化流转、多维数据整合，建议结合简道云零代码开发平台升级数字管理能力。 进一步建议用户：

• 明确自身需求后再选工具；
• 定期根据实际变化更新电子版平面布置；
• 善用模板资源提升效率，如下所示：

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

excel画仓库平面图怎么弄？有哪些基本步骤需要掌握？

我想用Excel来画一个仓库的平面图，但不太清楚应该从哪里开始。Excel不是专门的绘图工具，我担心做出来的图形不够专业。具体操作流程是怎样的？

使用Excel画仓库平面图，主要步骤包括：

1. 设置工作表网格为等宽高单元格，便于布局。
2. 利用“插入形状”功能绘制墙体、货架和通道。
3. 使用颜色填充区分不同区域，提高视觉效果。
4. 添加文本框标注每个区域名称。
5. 通过调整形状大小和位置，精确模拟仓库空间布局。 案例中，一家物流公司用Excel绘制了100平方米仓库平面图，准确划分了存储区和拣货区，提高了空间利用率20%。

如何在Excel中利用表格和形状工具提高仓库平面图的精准度？

我在用Excel绘制仓库平面图时，总觉得尺寸和比例不准确。有没有方法能让我更精确地控制每个部分的大小和间距？

为了提升仓库平面图精准度，可以结合表格单元格与形状工具：

• 将单元格调整为正方形（设置行高=列宽），形成网格参考。
• 使用“插入形状”时，启用对齐网格功能，使墙体和货架严格对齐单元格边界。
• 利用“尺寸和属性”面板输入具体数值，实现精准尺寸控制。 例如，将单元格宽度设为2厘米，则一个3x5单元格区域即代表6x10厘米实际面积，方便换算真实空间。

excel画仓库平面图时，如何通过颜色和标注提高可读性与专业性？

我做完了基本的仓库布局，但整体看起来比较单调，也难以直观理解不同区域功能。有没有简单的方法让我的平面图更清晰、更专业？

可以通过以下方法增强Excel仓库平面图的可读性：

1. 使用颜色填充不同区域，如存储区用浅蓝色，通道用浅灰色，办公区用浅绿色。
2. 添加文本框标注各个区域名称及重要信息，如“收货区”、“发货区”。
3. 利用边框线条突出墙体边界，提高层次感。
4. 插入箭头表示物流流向，让结构更加直观。 实际应用中，通过颜色+标注组合，将复杂布局一目了然，减少沟通误差30%以上。

excel画仓库平面图有哪些常见问题及解决方案？如何避免低效操作？

在使用Excel做仓库布局时，经常遇到操作繁琐、修改不便的问题，有没有总结一些常见坑以及对应技巧能让我事半功倍？

常见问题及解决方案如下：

问题	原因	解决方案
图纸比例失调	单元格未设为正方形	调整行高与列宽一致
修改困难	未使用组合功能	利用“组合”将相关形状打包管理
图层混乱	没有分层管理	使用“选择窗格”隐藏或锁定部分元素
标注重复修改麻烦	标签未链接数据源	用公式动态生成关键数据标签
此外，可启用快捷键、多复制模板加速制作过程，一般可节省40%时间。
