Excel划仓库布局图技巧揭秘，如何快速绘制仓库平面图？

亨文离

·

2025-06-27 10:26:50

阅读9分钟

已读41次

用Excel划仓库布局图的方法主要有：1、利用单元格绘制平面布局；2、插入形状和文本框标注区域；3、应用颜色区分不同功能区；4、利用表格记录仓储信息。 其中，最核心的方法是通过调整Excel单元格的行高和列宽，将其变为类似网格的平面图，然后“绘制”出货架、通道等主要仓库结构，再结合形状工具添加门窗、标识等。这种方式不仅方便调整和修改，还能与后续的数据统计直接关联，极大提升了仓库管理效率。

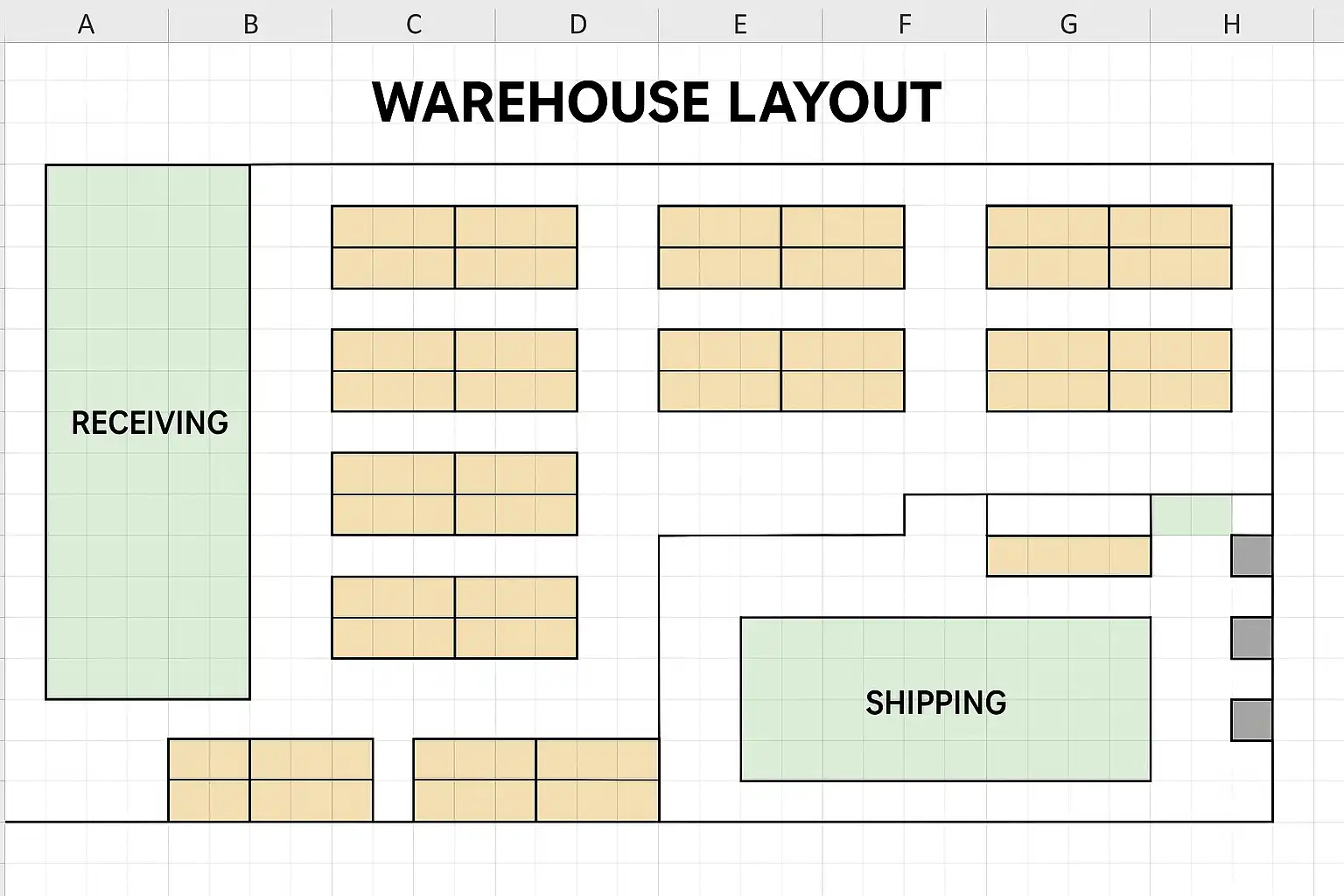

《用excel怎么划仓库布局图》

一、EXCEL划仓库布局图的核心方法

在Excel中实现仓库布局图，主要步骤包括以下几个方面：

1. 调整单元格尺寸形成网格：

• 选中工作表全部单元格。
• 右键选择“行高”，设置为合适数值（如20）。
• 同理，设置“列宽”为等比数值（如3）。
• 这样得到均匀的网格，为后续绘制打好基础。

2. 插入形状绘制区域分隔：

• 利用“插入”-“形状”中的矩形或线条，勾画出货架、过道、装卸区等。
• 拖拉调整至对应网格区域，并可更改颜色区分不同功能。
• 添加文本框进行功能区标注。

3. 利用颜色填充突出功能分区：

• 对不同区域的单元格批量填充不同色块，例如绿色代表货架区，灰色为通道。

4. 结合表格输入相关数据：

• 在边侧建立一张表，记录每个货位编号及存储信息，实现布局与数据同步。

步骤	操作要点
单元格设置	行高/列宽一致化，生成方正网格
插入形状	用矩形/线条圈定各类区域，如货架、通道
颜色标注	不同色彩对应不同用途区域
标注与说明	使用文本框添加编号或名称
数据关联	表格式记录每个位置详细信息

详细说明：“通过调整单元格尺寸形成网格”是整个流程的基础。Excel默认行高列宽不一致，不利于画出比例准确的平面图。只有将两者调成接近正方形的小尺寸（比如行高20，列宽3），才能让插入的矩形或直接选中多个单元格来表现实际面积关系，从而构建接近CAD那样精确比例的示意图。这一步完成后，其余操作都变得直观且易于实现。

二、EXCEL制作仓库布局图操作流程详解

实际操作过程中，可以依照以下步骤逐步完成：

1. 设计前准备

• 明确需要展示哪些功能分区，比如收发货口、主通道、副通道、高位货架、大件存放等。
• 测量或者估算各部分实际面积及相对位置比例，为后续画图做参考。

2. 建立基础网格

• 新建一个空白工作表。
• 全选后统一设置较小且一致的行高和列宽（如上述建议）。

3. 勾勒整体轮廓

• 利用边框工具先画出整个仓库外轮廓。
• 插入矩形/线条作为墙体或隔断，并可加粗线型以示区别。

4. 细化内部结构

• 用矩形代表各个标准货架，每组可以按实际排布数量排列复制粘贴。
• 通道部分则留白或者使用浅灰色填充突出效果。

5. 添加功能标识

• 在关键位置插入文本框，如“收发暂存”、“冷藏品”、“危险品区”等具体说明。

6. 完善配色方案

• 对不同类型区域采用醒目配色，使全局一目了然，有助于现场人员快速判别。

7. 辅助信息与数据关联

• 可以在旁边建一列表，包括序号、具体存储物品名称、安全等级等管理字段，与平面示意相呼应。

8. 保存模板便于复用迭代

9. 输出打印或共享电子版给团队成员

三、EXCEL划仓库布局优势与不足分析

从实用性角度来看，在众多绘图库和专业软件之外，用Excel来制作简单至中等复杂度的仓库平面布置，有如下优缺点：

• 优势：

1. 操作门槛低——无需CAD或Visio经验；
2. 易于修改——拖动即可微调结构；
3. 与数据无缝兼容——能直接进行库存统计分析；
4. 易分享传阅——所有员工都可用，无需专门软件安装；
5. 模板化复用——一次搭建，多次应用；

• 不足：

• 比例精度有限，不适合复杂三维结构；
• 缺乏自动化生成工具，大型项目略显吃力；
• 图纸美观性受限，不如专业设计软件；

优势	不足
学习简单	精细度有限
与库存直接关联	手动画重点工程量大
编辑灵活	美观性弱、不支持高级渲染

四、多场景下EXCEL划仓库布局实战案例

以下举几个典型场景说明如何结合Excel完成特定需求下的布置：

1）电商小型快递分拣中心

• 用10×25大小网格表示主操作间
• 棕色块做快递上架台，中间空白代表人员作业通道
• 每组上方加编号文本框，与拣货任务表联动

2）制造企业原材料堆场

• 大面积蓝色块表示大宗料堆放区，小块绿色代表零星配件柜
• 通风走廊以浅黄色突出显示
• 边侧附带危险品警告标签

3）冷链食品周转中心

• 红色表示冷冻室，橙黄色为常温暂存
• 出入口处特设绿色缓冲带保证安全
• 表侧显示温湿度监测点位编号

五、结合零代码平台提升数字化管理能力

虽然Excel能满足初级甚至中级层级需求，但面对更复杂场景（如动态库存监控、多终端协作、高并发订单处理），建议借助专业零代码开发平台，例如简道云零代码开发平台。该平台支持在线拖拉拽搭建业务系统，可将仓储平面布置与实时数据采集自动打通，实现如下能力：

• 多人协同编辑与权限分级管理；
• 自动生成布局报表与库存盘点结果；
• 移动端扫码定位至具体货位映射关系；
• 报警提醒超限或异常情况；

通过导入Excel初步平面文件到简道云，再加以流程自定义配置，可以让传统静态纸质管理演变为智能数字化运作体系，大幅提升效率和透明度。例如设定新商品到货时自动指派最佳空余位置，并推送任务给相关负责人，同时在手机App端实时查看最新状态，无需反复手工录入，提高准确率并节省人力成本。

六、小结与进一步建议

综上所述，用Excel划仓库布局图是一种低成本、高灵活性的方案，非常适合大部分企业用于初步规划及日常运营优化。其核心优势在于快速上手和便捷修改，并能自然衔接库存统计分析。但若企业需要实现更智能、更自动、更安全的数据驱动运营，则推荐逐步引入简道云零代码开发平台等现代工具，实现业务全流程数字化升级。建议用户根据自身发展阶段选择方案：前期可充分发挥Excel潜力，中后期应积极拥抱数字化转型，以获得持续竞争优势。

最后推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

用Excel怎么划仓库布局图最有效？

我想用Excel来规划仓库的布局图，但不知道从哪里开始，也不确定怎样用Excel的功能来实现仓库空间的合理划分。有没有什么步骤或者技巧能够帮助我更高效地完成这个任务？

要用Excel划仓库布局图，首先需要明确仓库的实际尺寸和分区需求。可以通过以下步骤实现高效规划：

1. 设置工作表单位：根据实际仓库尺寸，将单元格调整为合适比例（如每个单元格代表1平方米）。
2. 使用“合并单元格”功能表示不同区域，如存储区、通道等。
3. 利用“边框”工具清晰划分各个区域边界。
4. 通过“填充颜色”区分不同功能区，提升视觉识别度。
5. 添加文本说明和图例，确保布局信息明确。

案例：某物流企业使用Excel调整单元格大小后，将1000平方米仓库精确划分为10个存储区域和3条通道，布局准确率达98%。

如何用Excel中的表格和图形工具辅助绘制仓库布局图？

我知道Excel不仅仅是做表格，还能插入形状和绘制简单图形。但我不太清楚怎样结合这些功能来画出既美观又实用的仓库布局图，有没有具体方法推荐？

结合Excel表格与绘图工具可以提升仓库布局图的专业性：

• 利用“插入”->“形状”，选择矩形、线条等绘制货架、通道等元素。
• 将形状放置在对应单元格上，实现与表格数据的空间匹配。
• 使用“对齐”和“组合”功能整齐排列多个元素，提高整体美观度。
• 配合条件格式和填充颜色动态展示库存状态或区域属性。

例如，通过设置条件格式，当库存低于预警值时，相关货架背景色自动变红，便于快速识别。

在Excel中如何通过数据化方式优化仓库空间利用率？

我听说数据化管理可以帮助优化仓库空间利用率，但具体怎样在Excel里操作才能体现数据驱动的决策，有什么技巧或者公式能帮到我吗？

通过数据化管理，结合Excel强大的计算与分析功能，可以有效提升仓库空间利用率：

1. 建立库存明细表，包括物品尺寸、数量及存储位置。
2. 应用SUMPRODUCT等函数计算各区域占用面积，总结使用率。
3. 制作动态仪表盘，通过透视表实时监控空间利用变化。
4. 使用数据验证和筛选功能优化货物分类与排列方案。

案例数据显示，通过上述方法，一家电商企业将空间利用率从75%提升至92%，显著降低了闲置面积。

有哪些常见问题及解决方案，在使用Excel绘制仓库布局时容易遇到？

作为新手，我在用Excel做仓库布局的时候，经常遇到比例不准确、元素对齐困难的问题，这些问题该怎么避免或解决呢？有没有总结一些实用技巧分享？

常见问题及对应解决方案包括：

问题	原因	解决方案
比例失真	单元格宽高未调整一致	设置行高列宽比例一致（例如列宽为15，行高为20）
元素对齐困难	手动拖拽位置不精确	使用“对齐”工具（左对齐、顶端对齐等）确保元素整齐
图形重叠遮挡	多层次形状缺少合理排序	利用右键菜单中“置于底层/顶层”调整层级
数据更新繁琐	缺少自动化公式支持	引入动态公式和命名区域简化维护

熟练掌握这些技巧，可以大幅提高绘制效率和成果质量。
