仓库平面图Excel绘制教程，如何快速画出专业图纸？

冉桓艰

·

2025-06-27 10:25:37

阅读10分钟

已读50次

在Excel中绘制仓库平面图其实非常实用且便捷。1、利用“插入-形状”快速绘制布局，2、通过单元格调整实现比例化设计，3、结合颜色和标注提升可读性，4、利用分组与对齐工具优化整体结构。 其中，“插入-形状”功能是实现各区域清晰划分的关键。只需选择合适的形状（矩形、圆形等），就能准确描绘仓库的货架、通道等元素，并借助Excel的复制和对齐功能迅速完成空间布局，大大提升效率和美观度。

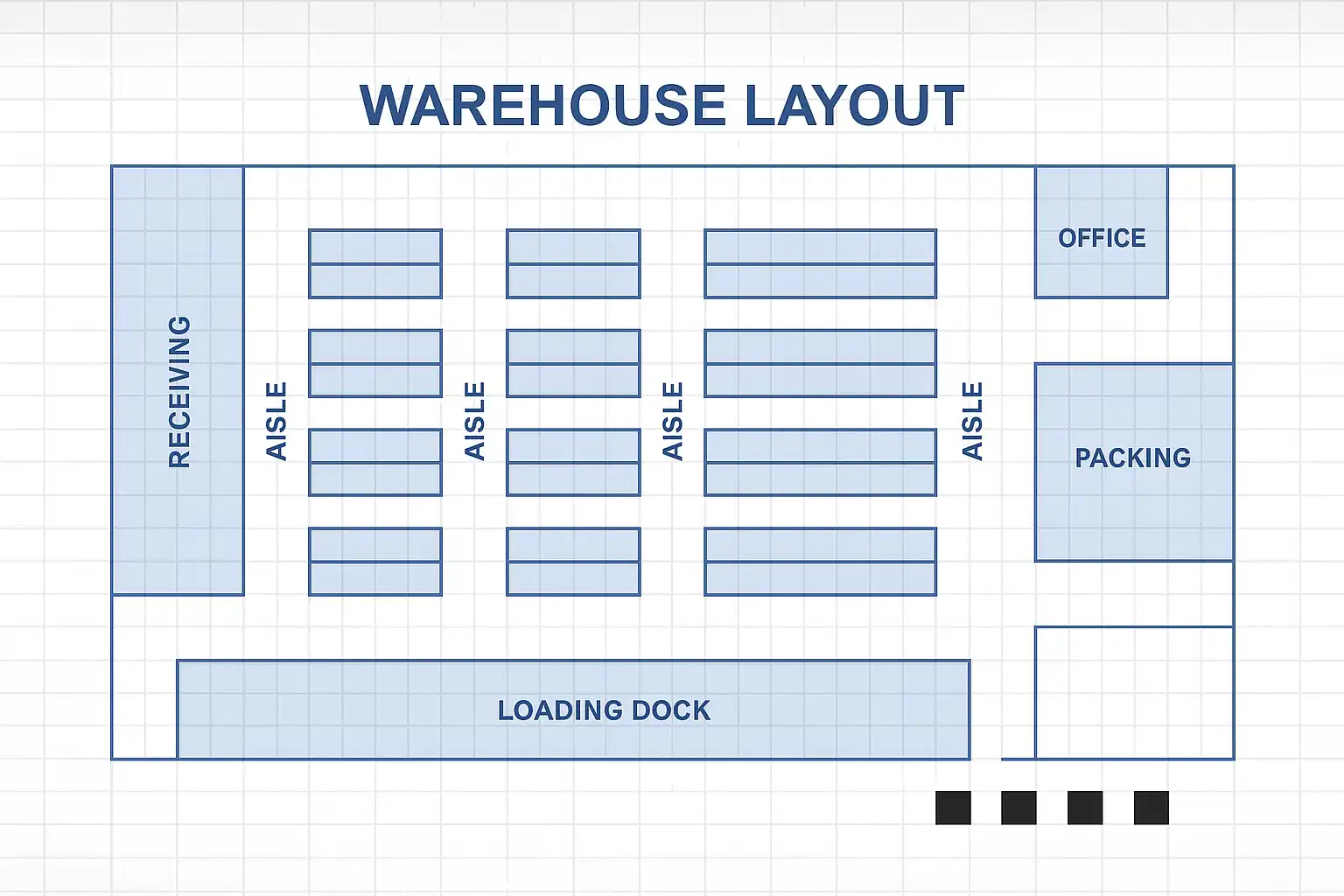

《仓库平面图excel怎么画》

---

一、明确需求与准备工作

在动手绘制之前，需要先明确仓库平面图的核心需求，包括：

• 仓库实际尺寸与比例
• 功能区划分（如收货区、发货区、存储区等）
• 主要设施（货架、通道、安全出口等）

建议步骤如下：

步骤	内容
1.测量尺寸	获取真实仓库长宽及各区面积
2.确定比例	设定Excel图中的“1格=多少米”
3.草拟结构	在纸上或思维导图软件上初步规划各区域
4.收集素材	明确需要哪些常见符号（如门口、安全出口等）

这些准备将为后续操作提供准确依据，使最终平面图既具参考价值又便于落地实施。

---

二、“插入-形状”快速搭建框架

使用Excel自带的“插入-形状”工具，可以高效搭建仓库框架。具体操作步骤：

1. 打开Excel，定位到目标工作表。
2. 点击菜单栏“插入”-“形状”，选择矩形或其他所需样式。
3. 在表格区域拖动鼠标，绘制出第一块区域，比如仓库外墙轮廓。
4. 重复上述动作，为每个功能区分别添加合适大小和位置的矩形/圆角矩形/线条。

示例列表：

• 外墙：用粗边框大矩形表示
• 内部分区：用较细边框的小矩形分隔
• 通道：用白色无填充细线标注
• 出入口、安全出口：用特殊颜色或带箭头记号突出显示

通过直观拖拽和调整，可以快速形成完整的布局雏形，为后续精细化编辑打下基础。

---

三、单元格调整实现比例设计

为了让平面图更具参考价值，应将实际尺寸按比例映射到Excel单元格内。例如，如果实际长度为50米宽30米，可设定10像素代表1米，然后统一调整所有相关单元格行高与列宽，使其呈现接近正方或符合所需比例。

具体方法如下：

步骤	操作说明
调整列宽	鼠标右击列标→设置列宽→输入合适数值
调整行高	鼠标右击行号→设置行高→输入合适数值
批量选定并设置	可选中多行多列一起批量调整

这样处理后，无论直接画在单元格之上还是利用单元格本身作为分隔，在视觉上都会更加规范和专业。如果希望更进一步，还可以开启“网格线”，帮助校准每个元素的位置与大小。

---

四、丰富样式与信息表达

一个优秀的仓库平面图不仅要有结构，还要能清晰传达每个区域的信息。可以从以下几个方面着手优化：

样式美化

1. 填充颜色区分区域

• 收货区：浅蓝色
• 发货区：浅绿色
• 存储区：灰色

2. 边框加粗突出重点

• 用粗黑线强调外墙轮廓，用虚线表示临时隔断

3. 添加文字标签

• 利用文本框或直接在对应单元格内输入说明，如“A号货架”、“消防通道”等

信息表达

可通过下表展示主要优化点：

优化方式	实现工具	效果
区域着色	填充颜色	一眼识别不同功能区域
标注说明	文本框/备注	辅助理解，减少误解
符号指示	图标/箭头	明确进出路线、安全出口

---

五、多层次布局与数据联动应用

如果需要展示更多维度信息，比如不同楼层、多种物资类别，可以采用多Sheet标签页分别绘制，也可利用超链接或VBA宏创建交互导航。同时，将库存数据与平面图结合，实现动态管理也是趋势之一：

表格示例——物资分布一览

区域名称	存放物品	实时库存数量
A号货架	零件A	150
B号货架	成品B	90
C号冷藏柜	食品C	45

结合简道云零代码开发平台（官网注册入口），可将这些数据实时同步到线上，实现手机端查阅和动态管理，有效提升团队协同效率，降低人工差错率。

---

六、高级技巧与自动化辅助工具推荐

对于复杂场景需求，如定期更新布局、更换存储位置、批量统计等，可以考虑以下方法增强操作体验：

1. 模板复用

• 保存常用布局为模板文件，下次直接调用修改即可
• 推荐使用企业管理系统模板，如100+企业管理系统模板免费使用>>>无需下载，在线安装：https://s.fanruan.com/l0cac

2. VBA自动化脚本

• 编写宏批量生成标准格式货架或批量更新库存信息等，大幅节省重复劳动时间

3. 二维码&超链接导航

• 在关键位置生成二维码扫描跳转至相关设备登记页面或说明文档，提高现场作业效率
• 使用超链接联动不同Sheet标签页，实现多视角切换

4. 第三方可视化插件接入

• 如Power BI/简道云，将Excel数据导入后实现动态图表和报表展示，对决策层极为友好

5. 版本控制与权限协作

• 对重要文件设置只读/编辑权限，多人异地同时协作时保持内容一致性

实例分析： 某大型物流公司将原有纸质仓储布局全部迁移至数字化平台，通过简道云零代码开发平台实时维护进出流转，每日平均节省30%人工盘点时间，有效支撑了业务高速扩张。

---

七、常见问题答疑及注意事项整理

在实际操作中，新手往往会遇到以下问题——这里一一给出建议解答：

1. 图太模糊怎么办？

• 将视图区缩放至100%，导出时选择高清PDF格式保存

2. 怎么打印成A3/A4纸？

• 布局完成后点击“页面布局”-“纸张大小”，预览无误再输出

3. 多人编辑会冲突吗？

• 建议存放于云端（如OneDrive）并开启修订模式

4. 数据如何自动同步？

• 可借助简道云API接口，实现数据双向同步

5. 如何防止误删版块？

• 设置工作表保护密码，仅授权人员可修改核心内容

6. 有没有现成模板推荐？

• 可访问如100+企业管理系统模板免费使用>>>无需下载，在线安装获取灵感及下载应用

---

八、小结及行动建议

总之，通过Excel配合灵活的“插入-形状”、单元格比例调整以及丰富的信息美化能力，不仅能够高效绘制出专业级别的仓库平面图，还能结合简道云零代码开发平台等数字工具，实现动态数据联动，提高管理智能化水平。建议用户先根据自身实际需求做好规划，多运用模板资源，并逐步尝试自动化脚本及第三方插件扩展，以提升整体效率和可靠性。如需更进一步体验专业管理，可访问官方推荐资源不断优化您的数字办公流程！

最后推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

【如需进一步探索智能数字办公利器，请访问简道云零代码开发平台官网：[https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc; 】

精品问答:

---

仓库平面图excel怎么画？有哪些步骤和技巧可以帮助我快速完成？

我想用Excel绘制一个仓库的平面图，但不太清楚具体步骤和技巧。有没有什么方法能让我快速上手，并且画出专业且准确的仓库布局？

在Excel中绘制仓库平面图，关键是合理利用“形状”和“表格”工具。主要步骤包括：

1. 设置单元格大小，调整行高列宽为合适比例（如1:1或1:2）以匹配实际尺寸。
2. 使用“插入-形状”绘制墙体、货架等结构元素。
3. 利用颜色填充区分不同功能区域，如存储区、通道等。
4. 添加文本标注，明确每个区域名称和尺寸。
5. 使用网格线辅助对齐，确保布局整齐。

例如，一个200平方米的仓库，可以将Excel单元格设置为0.5米×0.5米，20列×20行表示整个空间，通过形状绘制货架并用颜色区分通道与存储区，提高可读性和专业度。

如何用excel中的表格和形状功能提高仓库平面图的准确性？

我发现用Excel画仓库平面图时，经常难以保证尺寸比例准确，有没有什么功能或者技巧可以提升图纸的精确度？

利用Excel表格和形状功能，可以显著提高仓库平面图的准确性：

功能	应用场景	技巧说明
单元格调整	设置比例尺	调整行高列宽，使单元格成为实际尺寸单位，例如50cm×50cm
形状工具	绘制墙体、货架	精准拖动形状边界匹配单元格大小，避免变形
网格线	对齐参考	开启网格线辅助对齐，使各部分元素统一规范
合并单元格	表示大面积区域	合并多个单元格表现大型空间区域，提高视觉识别

通过以上方法，我成功将一个150平方米仓库按1:20比例绘制在Excel中，实现了结构清晰且精准的平面布局。

使用excel制作仓库平面图时，如何降低技术门槛让非专业人员也能轻松操作？

我不是设计或建筑专业人士，但需要自己做一个简单的仓库平面图，用excel能不能做到？有没有什么技巧能让我快速上手，不会被术语难倒？

Excel其实是非常友好的工具，即使非专业用户也可以通过以下方法轻松制作仓库平面图：

• 利用“插入-形状”功能直接拖拽构建墙体和货架，无需复杂软件操作。
• 将复杂术语简化，比如“比例尺”理解为‘按实际面积缩小’即可；“网格对齐”就是让所有元素整齐排列。
• 提供模板或范例，如下载已有的Excel仓库模板进行修改，减少从零开始的难度。
• 利用颜色编码区分不同区域，如红色代表危险品区，绿色代表通道，加深理解。

举例来说，我通过一个简单模板，在30分钟内完成了100平方米小型仓库布局，大大节省了学习时间，也避免了软件切换带来的繁琐。

excel画仓库平面图时有哪些数据化表达方式能增强方案说服力？

我想让我的仓库平面图不仅是示意，还能体现数据支持，比如容量、通道宽度等指标，这样更有说服力，有哪些方法可以实现这些数据化表达？

增强Excel仓库平面图的数据化表达，可以采用以下方式：

1. 注释与文本框：在关键位置添加具体数值说明，如货架高度、承载重量、通道宽度（如2米）。
2. 条件格式：根据容量或占用率，用颜色渐变显示不同密度区域，直观体现空间利用率。
3. 公式计算：利用Excel公式计算总存储面积、可通行面积百分比等指标，并展示在侧边栏或备注栏中。例如，总存储面积=SUM(所有货架面积)，占比=存储面积/总面积*100%。
4. 动态图表结合：结合柱状图或饼图展示库存分布情况，让决策者一目了然。

案例说明：某公司使用上述方法，将400平方米大仓库存储效率提升15%，通过数据驱动优化布局。
