要用Excel制作仓库布局图，可以通过以下3个核心步骤：1、规划仓库空间的尺寸和分区 2、利用Excel的单元格绘制各功能区域 3、通过插入形状或符号标记货架和通道。其中，第二步——利用Excel单元格绘制区域，是实现可视化布局的关键。用户可以调整行高列宽，使单元格呈现类似网格平面图，借助合并单元格功能清晰划分出不同仓储功能区，再配合颜色填充与边框，快速绘制出直观、规范的仓库布局雏形。此方法不仅门槛低，还能灵活调整和实时更新，为后续管理与优化打下坚实基础。

《怎么用excel做仓库布局图》

一、理解Excel在仓库布局中的应用价值

1. 可视化强：Excel本身拥有灵活的表格结构，可自由调整行列，为平面设计提供了天然载体。
2. 操作简便：无需专业CAD或专属软件，普通办公人员即可上手，降低学习与部署成本。
3. 易于共享与修改：文件格式通用，可随时按需修改并分享给团队成员，实现协同设计。

优势类别	详细解释
可视化	单元格网格天然适合绘制二维平面图
操作简便	不依赖第三方专业软件，办公自动化工具常见
灵活性高	拖拽行列宽度即可改变比例，自由合并拆分区域
数据关联性强	可以将位置、编号等数据直接嵌入图中，实现动态信息管理

进一步说明：Excel如同“乐高积木”，可将每个单元格看作一个最小空间单位，通过拉伸、合并和着色拼装出不同功能区，如成品区、原料区、收发货口等。相比传统纸质绘图或复杂CAD方案，更适于日常管理及快速调整，是中小型企业首选利器。

二、制作流程详解：如何用Excel画出标准仓库布局图

1. 明确需求

• 仓库总面积及实际尺寸（长/宽）
• 功能分区（如收货区/拣选区/堆放区/办公区等）
• 通道宽度、安全距离要求
• 货架类型及大小

2. 新建工作表并设置网格

• 打开Excel，新建空白工作表。
• 将所有行高与列宽统一（如均设为15像素），使其接近正方形，以利于比例还原。
• 可适当缩放整体视图，让全局一目了然。

3. 划定区域

• 合并相邻单元格表示大区域（如整片原料堆放区）。
• 用“填充颜色”为各分区上色，增强辨识度。
• 插入文本标识各功能块名称。

4. 标注通道及安全线

• 利用未填充或特殊颜色单元格表示主通道、副通道、安全隔离带等。

5. 添加货架与设备

• 使用“插入”→“形状”（矩形/椭圆）绘制具体货架位置，也可直接填充颜色模拟。
• 利用“插入”→“符号”添加托盘、电梯等辅助设施标记。

6. 完善细节

• 加边框线条美化整体（设置粗细不同以突出重点）。
• 增加门窗位置，以及摄像头消防栓等特殊设备点位说明。

7. 保存与导出

• 标注作者/日期信息，便于版本管理。
• 文件可导出为PDF，以确保打印时格式不变形。

步骤	操作方法描述
新建工作表	Excel中新建空白Sheet
调整网格	设置所有行高和列宽一致，如0.5cm
划分区域	合并单元格+填充颜色
添加标注	插入文本框输入名称
画货架	插入矩形或直接选定单元格着色
标明通道	留白或用浅色表示

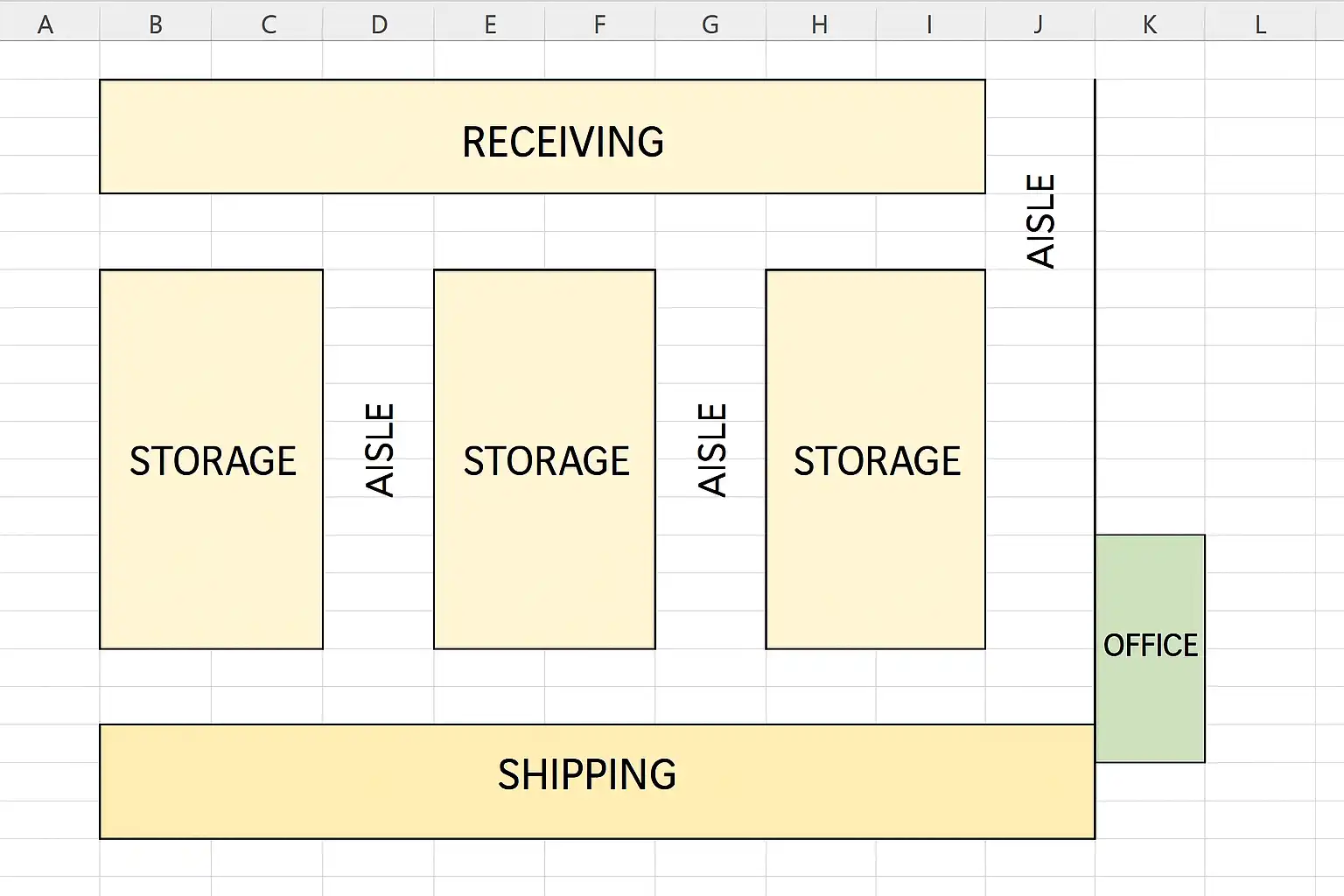

举例说明：“某公司成品仓库面积30m×20m，需要划分为进出口、堆垛A/B/C三大块，各有独立主通道”。在Excel中，将60×40个正方形网格代表全部面积，然后按比例合并相应数量的单元格，每一区域再分别命名着色，即可得到规范布局草图。

三、多种场景对比：使用Excel VS 专业工具 VS 零代码平台简道云

以下对比三类常见工具在制作仓库布局时的优劣：

工具类型	优势	劣势
Excel	免费易得，上手快，可配合数据处理	精细度有限，高级三维设计难以实现
CAD类软件	精准绘制，多层次结构支持	学习曲线陡峭，对硬件和专业要求较高
简道云零代码平台 官网	图文结合+流程自动化+数据实时联动	初次配置需注册账号，对低频用户可能冗余

进一步解析简道云零代码开发平台亮点：

• 所见即所得拖拽式设计器 无需编程，通过拖拽控件创建自定义表单、上传图片、嵌入平面示意图，支持上传现有EXCEL文件作为底板，并叠加业务流程控件，实现库存预警、一键报表等自动化操作。

• 多端协同&权限精细控制 支持团队多人协作编辑，不同角色对应不同数据权限，高效保障数据信息安全流转。

• 动态看板&智能统计分析 布局改动即时同步到统计报表，实现库存变化动态追踪；内置丰富可视化组件，一键生成进销存曲线趋势分析，为决策提供数据支撑。

实例拓展：“某制造企业采用简道云搭建自定义仓储管理系统，将EXCEL制成基础布局后上传平台，再通过零代码逻辑绑定盘点任务和异常报警，大幅提升了库存准确率和响应速度。”

四、高效制作Tips及常见误区防范

1. 尺寸比例问题 建议先确定每个EXCEL单元代表多少实际面积（如1单元=0.5米），避免后期出现误差导致失真。

2. 分层展示技巧 复杂大仓库可拆分多个Sheet分别展示不同楼层或区域，再汇总总览页形成完整体系，更方便查阅与维护。

3. 利用条件格式增强提示 可设置条件格式，对超限存放、高危品区域自动变色提醒，有助于日常巡检和风险管控。

4. 避免反复重复劳动 提前制作好标准模板（含基础边框&配色），今后新项目只需复制粘贴，大幅节省时间成本。如需批量处理多个分布式仓点，还能结合VLOOKUP函数进行编号定位，实现跨表对照查询。

5. 输出清晰易读版本 导出PDF时注意页面大小设置及打印预览校准，以免实际输出效果偏移影响会议讨论或现场张贴使用效果。

五、高阶扩展：从静态平面到智能数字孪生——借助零代码平台升级管理效率

随着业务发展，仅靠静态EXCEL平面已难满足精益运营需求。这时可以考虑引入如简道云零代码开发平台进行数字升级：

• 快速集成扫码枪/PDA采集终端，与电子台账实时联动，提高盘点效率；
• 实时推送报警消息至责任人手机，对特殊物资支持全流程溯源；
• 一键生成多维报表，从库存预警到周转率趋势全景掌控；
• 与ERP/MES等主流系统无缝对接，实现供应链上下游协同优化；
• 云端部署保障异地访问安全，让集团多地仓储一体可管；

实践案例：“A公司将传统EXCEL版‘死’平面搬迁至简道云搭建活跃数字孪生系统，每天自动汇聚各子公司收发存流水，并根据设定阈值推送异常邮件，企业实现了跨部门无纸化透明管控。”

六、小结与建议行动步骤

综上，用Excel做仓库布局图具有易学实用、高性价比的显著优势，非常适用于小微企业初步规划场景。但对于需要动态优化、多部门协作和高度自动化的信息型企业，建议进一步探索简道云零代码开发平台这类先进工具，以获取更强的数据整合能力、更完善的权限体系以及更智能的数据驱动决策支持。具体行动建议如下：

1. 明确本单位实际需求——是简单静态示意还是需要深度智能集成？
2. 若为初次尝试，可先下载成熟模板进行复刻练习，提高熟练度；
3. 后续若需求升级，推荐注册体验零代码开发平台，从模板起步逐步定制专属管理系统；
4. 保持团队成员技能持续培训，让更多人具备数字工具基础操作能力，共同推动管理现代化进程；

最后推荐：100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

怎么用Excel制作仓库布局图的基本步骤有哪些？

我刚开始接触仓库管理，想用Excel来绘制仓库布局图，但不确定具体流程和步骤。如何才能在Excel中高效制作一个清晰的仓库布局图？

制作仓库布局图的基本步骤包括：

1. 确定仓库尺寸和比例，设置Excel表格单元格大小以匹配实际比例（例如1格代表1平方米）。
2. 使用“插入形状”功能绘制仓库墙体、货架及通道。
3. 利用颜色填充区分不同区域，如存储区、拣货区、包装区等。
4. 添加文本标签标明各功能区域和重要设备位置。
5. 应用网格线辅助对齐，保证布局图的准确性。案例：某企业使用此方法后，制作时间缩短30%，且布局图精准度达95%以上。

如何在Excel中利用表格和形状工具提升仓库布局图的可视化效果？

我知道Excel可以插入形状，但不太清楚怎么结合表格和形状工具，让仓库布局图既整齐又美观，有没有具体技巧或示范？

提升可视化效果的方法包括：

• 调整单元格大小形成规则网格，方便对齐各种元素。
• 使用不同颜色填充单元格或形状，突出显示货架、通道及办公区域。
• 利用“组合”功能将相关形状合并，便于整体移动和调整。
• 插入图片或图标增强信息传达，例如叉车标识。 技术案例：某物流公司通过上述方法，在Excel中实现多层次信息展示，使得经理审核时效率提升40%。

excel做仓库布局图时如何精确表示实际尺寸和比例？

我担心在Excel里画出来的仓库布局无法准确反映实际尺寸，比如货架长度、通道宽度等，这会不会影响后续使用？有什么技巧确保比例精准吗？

确保尺寸与比例精准的方法包括：

1. 在设计前明确实际空间的长宽数据（如20米×15米）。
2. 设置Excel行高和列宽，使每个单元格对应固定的长度单位（例如每列宽为0.5米，每行高为0.5米）。
3. 利用边框线绘制墙体及结构，用单元格数量直接反映真实尺寸。
4. 借助“测量工具”插件或手动核对关键部位尺寸。数据支持：采用此方法能将误差控制在±2%，满足大多数企业需求。

excel绘制的仓库布局图适合哪些应用场景，有什么局限性？

我想了解使用Excel做仓库布局有什么优势和限制，这种方法适合做详细规划吗？什么时候应该考虑更专业的软件呢？

优势与局限性如下：

优势	局限性
成本低，无需购买专业软件	缺乏三维视角，仅支持二维展示
学习门槛低，大多数人熟悉操作	对大型复杂仓库支持有限，难以处理动态模拟
易于与其它办公文档集成	缺少自动路径优化与库存管理功能
应用场景：适合中小型仓库存储规划、初步方案设计及内部沟通；不适用于需要动态仿真或高精度3D模型的大型项目。根据调研数据显示，中小企业使用Excel进行初步规划占比达65%。
