Excel画仓库平面图技巧详解，如何快速绘制仓库布局？

唐如锡

·

2025-06-27 10:34:20

阅读10分钟

已读23次

在Excel中绘制仓库平面图是一种高效且经济的方式来实现仓库空间规划和可视化。1、利用插入形状功能实现区域划分；2、通过单元格合并与边框调整精细布局；3、应用颜色编码与标签提升可读性。 其中，插入形状是关键步骤：你可以使用矩形、线条等对象，按照实际仓库比例绘制不同功能区（如货架区、收发货区等），并通过拖拽调整大小和位置，实现灵活布局。此外，还可以结合单元格数据，制作动态的库存管理表，实现图表与数据的联动，从而提升管理效率。本文将详细介绍操作步骤，并对比不同方法优缺点，帮助用户高效绘制实用的仓库平面图。

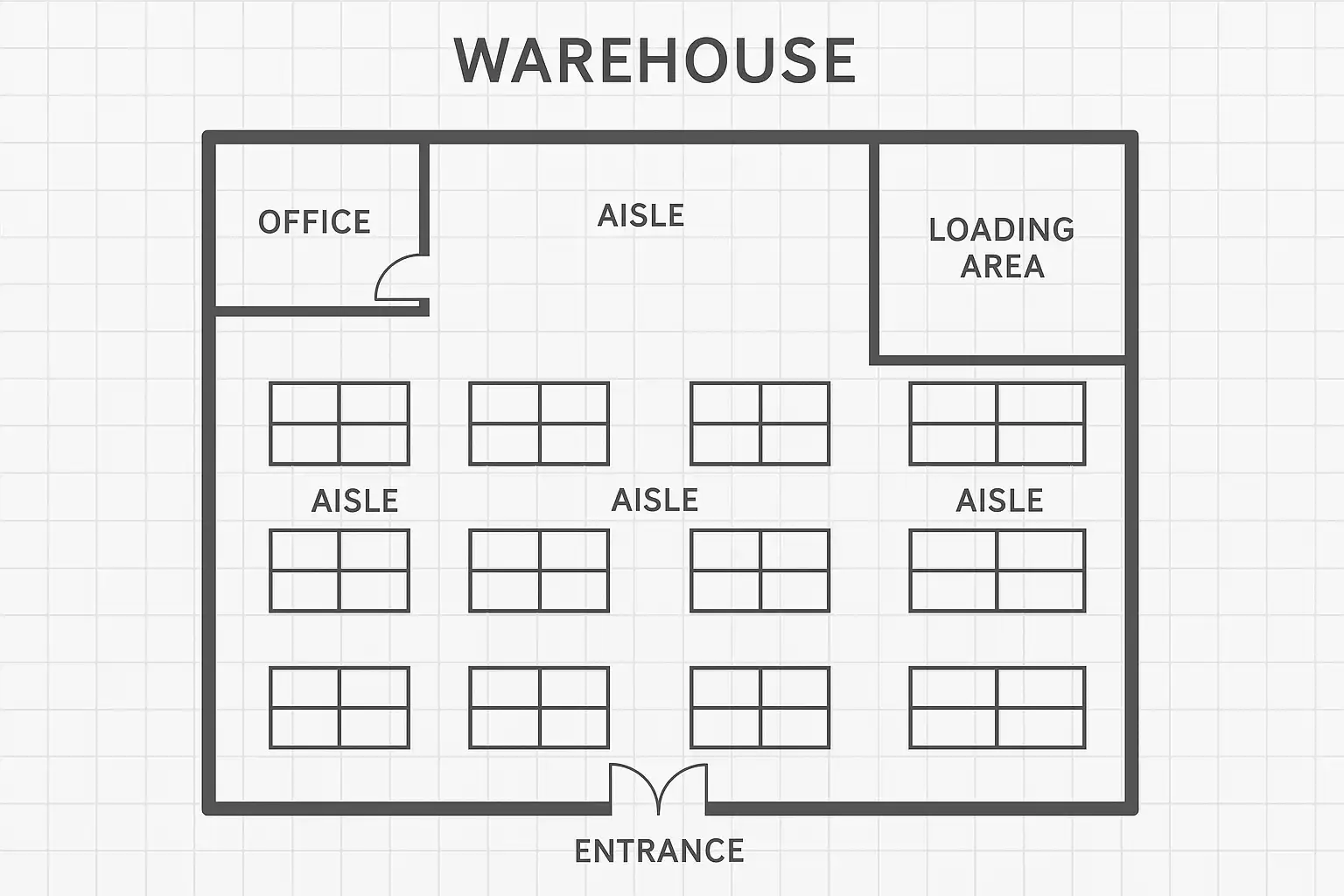

《怎么用excel画仓库平面图》

一、EXCEL绘制仓库平面图的核心方法

使用Excel绘制仓库平面图主要有以下三种核心方法：

方法	操作难度	灵活性	适用场景
插入形状工具	简单	很高	多功能区、多样布局
合并单元格+边框调整	中等	中等	网格型货架、规则分区
图片叠加/外部导入	一般	较低	需引用专业设计底图

1. 插入形状工具 这是最常用的方法。打开Excel后，选择“插入”>“形状”，即可选择矩形、直线、椭圆及箭头等对象。通过拖动和缩放，将这些对象摆放在工作表上，根据实际仓库比例制作各区域轮廓。例如：用大矩形代表整体建筑，用小矩形表示各排货架，用线条划分通道。

2. 合并单元格+边框调整 适用于需要网格式划分的场景，比如标准化排列的货架或存储位。方法为选中若干连续单元格，“合并”后设置边框粗细，再填充背景色标注不同功能区域。这种方式便于后续与数据联动，但在不规则布局时灵活性较差。

3. 图片叠加/外部导入 如果已有建筑CAD或手工草图，可以先将其转换为图片，再通过“插入图片”添加到Excel，并在其上叠加文本、箭头和标注。这能还原复杂结构，但不利于动态编辑。

二、EXCEL绘制流程详细步骤

下述以“插入形状工具”为例，展示常见流程：

1. 打开Excel，新建空白工作簿。
2. 设置工作表比例：建议调整列宽行高，使其接近实际仓库长宽比。
3. 插入整体框架：依次点击“插入”–>“形状”–>“矩形”，拖拽出代表厂房四周墙体的大矩形。
4. 划分功能区：继续插入多个小矩形，分别表示不同区域（如成品区/半成品区/收发货口）。
5. 添加通道及特殊设施：利用线条或更细长的矩形表示通道、防火门、安全出口等。
6. 填充颜色与添加标签：为每个区域填充不同颜色，在合适位置加入文本说明。
7. 微调对齐与层级顺序：选中多个对象，使用“对齐”、“置于顶层/底层”等命令保证美观整齐。
8. 保存模板，可多次复用，也可另存为PDF输出方便打印。

实操技巧

• 组合对象：选中多个区域后右键选择“组合”，便于整体移动和缩放。
• 快速复制：按住Ctrl键拖拽已创建对象，可快速生成相同大小的新元素。
• 使用网格辅助定位：“视图”菜单下启用“显示网格线”，帮助精准布置。

三、进阶应用——关联库存数据

借助Excel的数据透视表和条件格式，可以让平面图不仅仅是静态示意，还能联动库存信息，实现管理一体化。

实现思路：

1. 在同一工作簿建立明细表，如每个货架编号对应物品名称、库存数量等；
2. 在平面图区块内嵌或旁侧设置超链接，通过点击跳转到对应数据行；
3. 利用条件格式自动改变某一区域颜色，以反映库存警戒状态（如低于安全库存时变红）；
4. 应用VLOOKUP或INDEX/MATCH函数实现数据快速查找；
5. 若配合VBA宏编程，还可实现自动刷新及动态报表输出。

示例列表

区域编号	区域名称	当前物品	库存数量
A01	成品区A	商品X	120
B05	原材料B	材料Y	40
C02	配件C	零件Z	300

利用上述明细，你可以设置规则让A01方块在库存< 50时自动变色提示补货需求，提高管理智能化水平。

四、对比分析·EXCEL VS 专业软件

虽然Excel便捷易得，但在大型复杂项目或专业要求较高场景下，也有局限性。因此，有时候企业会考虑引进零代码开发平台（比如简道云）来搭建更智能、更自动化的空间管理系统。

对比表

功能维度	Excel	专业零代码平台（如简道云）
制图区自由度	高	高
数据集成能力	一般	极强
动态交互	较弱	强（支持实时联动、自定义流程）
多人协作	有限	完善的权限协作体系
自动报警机制	手工/需VBA	内置智能触发器
可扩展性	较差	支持多系统对接和API调用

简道云零代码开发平台官网地址：https://www.jiandaoyun.com/register?utm_src=nbwzseonlzc;

专业平台优势突出，如支持手机端扫码查找物料位置、多终端同步更新、一键导出报表，以及丰富模板市场供用户免费套用，大幅减少部署时间。对于需要高度定制化场景，可以直接通过拖拽组件构建业务流程，无需编程基础即可上线自家专属系统，高效又安全。

五、应用案例分享

下面以某制造企业为例，其采用Excel进行初步仓储规划：

• 首先依据厂房结构测量尺寸，将比例尺映射到Excel网格上，每10行10列代表实际1米×1米空间；
• 管理员根据生产工艺需求，通过插入十几个大矩形完成主功能分区，再逐步补充小型设备和辅助设施布局；
• 各区域内备注了最大承载量、防火等级特殊说明以及日均出入流量，并利用条件格式突出重点风险点；
• 后续若有搬迁计划，仅需复制现有版式稍作修改即可生成新方案，大幅降低沟通成本与失误概率；

而随着企业规模扩大，对精细化管理需求提高，该企业最终升级至简道云平台，将原有电子平面图无缝迁移到在线系统，实现了实时盘点提醒、多部门协作审核及移动端远程访问，有效支撑了业务持续发展。

六、高阶建议及常见问题答疑

提升效率的小建议

• 使用统一风格模板，提高团队交流效率；
• 定期备份文件防止意外丢失；
• 善用透视表统计出库频次，为优化路线提供决策依据；

常见问题解答

Q1: Excel能否满足精确到厘米级别设计？ A: 可以近似满足，但过于精细会导致操作困难。建议结合必要比例尺，不必追求CAD级精准，否则应考虑专门设计类软件辅助。

Q2: 如何避免多人协作版本混乱？ A: 可采用Office在线协作文档或者定期汇总主档案，由专人维护版本控制目录，提高团队配合效率。如追求更高协作效率，可直接采用零代码平台集中维护所有信息流转记录。

Q3: 平面图区块太多导致卡顿怎么办？ A: 精简不必要装饰元素，只保留核心轮廓；拆分为多个Sheet分别管理大、中、小区域；电脑配置过低时关闭自动保存或升级硬件以提升响应速度。

七、小结与行动建议

综上所述，使用Excel画仓库平面图具备门槛低、操作直观、自定义强等优势，是多数中小企业初期空间规划首选方案。但面对高级需求如实时同步、多部门协同以及大量数据集成时，更推荐引进零代码开发平台，如简道云，可极大提升工作效率与系统智能水平。建议用户根据自身实际情况选择最适合自己的工具，并不断优化模板结构，使之成为企业数字化转型的重要基础支撑之一。如果希望进一步拓展应用场景，也可以尝试市场上的行业SaaS解决方案，实现全方位的信息流整合和智能决策支持。

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

怎么用Excel画仓库平面图？

我想用Excel来绘制仓库的平面布局图，但是不知道具体步骤和方法。Excel的图表功能多样，能不能帮我实现仓库平面图的绘制？

使用Excel画仓库平面图，可以通过以下步骤实现：

1. 设置单元格大小统一为正方形，方便布局。
2. 利用“插入”中的形状工具，绘制墙体、货架等。
3. 使用颜色填充区分不同区域，如存储区、通道等。
4. 通过文本框添加标注和说明。

例如，将单元格行高和列宽调整为相同数值（如20），可以让网格更像实际比例。使用矩形工具绘制货架，再用颜色分类存放区域，有助于提高仓库管理效率。

Excel画仓库平面图时如何保证比例准确？

我担心用Excel画出来的仓库平面图比例不准确，影响实际参考效果。有没有方法能确保在Excel中绘制的仓库布局比例真实可靠？

保证比例准确，可以从以下几个方面入手：

• 设置单元格为正方形（行高=列宽），形成标准网格。
• 根据仓库实际尺寸，计算每个单元格代表的实际长度（如1个单元格=0.5米）。
• 在绘制时严格按照这个比例来放置元素。

例如，一个20米长的货架，如果每个单元格代表0.5米，则需要40个连续单元格表示该货架长度，这样既直观又精准。

用Excel画仓库平面图有哪些技巧提升美观性和实用性？

我觉得简单画出布局还不够，我希望我的Excel仓库平面图看起来专业、美观，同时方便日常查看和修改，有哪些实用技巧推荐吗？

提升美观性和实用性的技巧包括：

1. 利用条件格式给不同区域或物品自动着色，增强视觉辨识度。
2. 使用“冻结窗格”锁定标题行或关键区域，便于查看大面积布局。
3. 添加超链接或备注，对重要位置进行详细说明。
4. 使用表格功能整理库存数据，与平面图结合，实现动态管理。

比如，通过条件格式设置存储区为绿色、通道为灰色，可一目了然地分区；冻结第一行标题，即使滚动页面也能快速定位信息。

有哪些案例可以参考，用Excel成功制作了专业级别的仓库平面图？

我想看看别人是怎么用Excel做出专业级别的仓库平面图，有没有具体案例或者模板推荐，让我学习借鉴一下？

有不少成功案例展示了利用Excel制作高效且精确的仓库平面图，例如：

案例名称	特点	链接/资源
XYZ物流中心布局	精确比例尺+动态库存管理	网络模板下载+教程视频
ABC电商仓储	条件格式分区+多层次标注	社区分享文件+操作指南

这些案例通常结合自定义网格设置、形状工具及高级函数，实现视觉清晰且数据驱动的设计，非常适合学习与模仿。
