仓库平面图Excel绘制技巧详解，如何快速画好仓库平面图？

方浸武

·

2025-06-27 10:29:24

阅读10分钟

已读22次

仓库平面图可以通过Excel绘制，主要有1、利用Excel自带的图形工具手动绘制；2、借助Excel的插入表格及边框功能布局仓库区域；3、结合简道云零代码开发平台等第三方工具实现更智能的图形设计。其中，利用Excel自带的图形工具手动绘制是最常见且灵活的方法。用户只需在工作表中插入矩形、线条等基本图形，再合理排布货架、通道及出入口，就能快速搭建简易仓库平面图。这种方式操作直观，便于后续修改和美化，也适用于大多数办公场景。对于复杂需求，可以考虑与如简道云零代码开发平台等工具联动，实现数据可视化和动态管理。

《仓库平面图怎么画Excel》

一、仓库平面图的作用与场景

企业在实际运营中需要对仓库空间进行合理规划和管理，而绘制清晰的平面图有以下作用：

• 直观展示货架、通道及功能区分布；
• 帮助优化货物存储流程，提高空间利用率；
• 便于新员工培训和日常巡查；
• 为消防安全与应急预案提供支撑。

应用场景包括：新建仓库规划、现有仓库布局优化、安全检查汇报、新员工熟悉环境等。

二、Excel绘制仓库平面图的方法综述

目前用Excel画仓库平面图主要有三种方式：

方法	优点	缺点	适用情况
图形工具手动画	灵活、美观，操作简单	精细调整需耐心	大多数日常应用
单元格合并+边框布局	快速呈现区块分布	细节表现有限	简单结构或初步草案
第三方插件/集成平台	可扩展自动化或智能化	学习成本略高	复杂需求/数据联动

下面将详细介绍各方法原理和具体操作步骤。

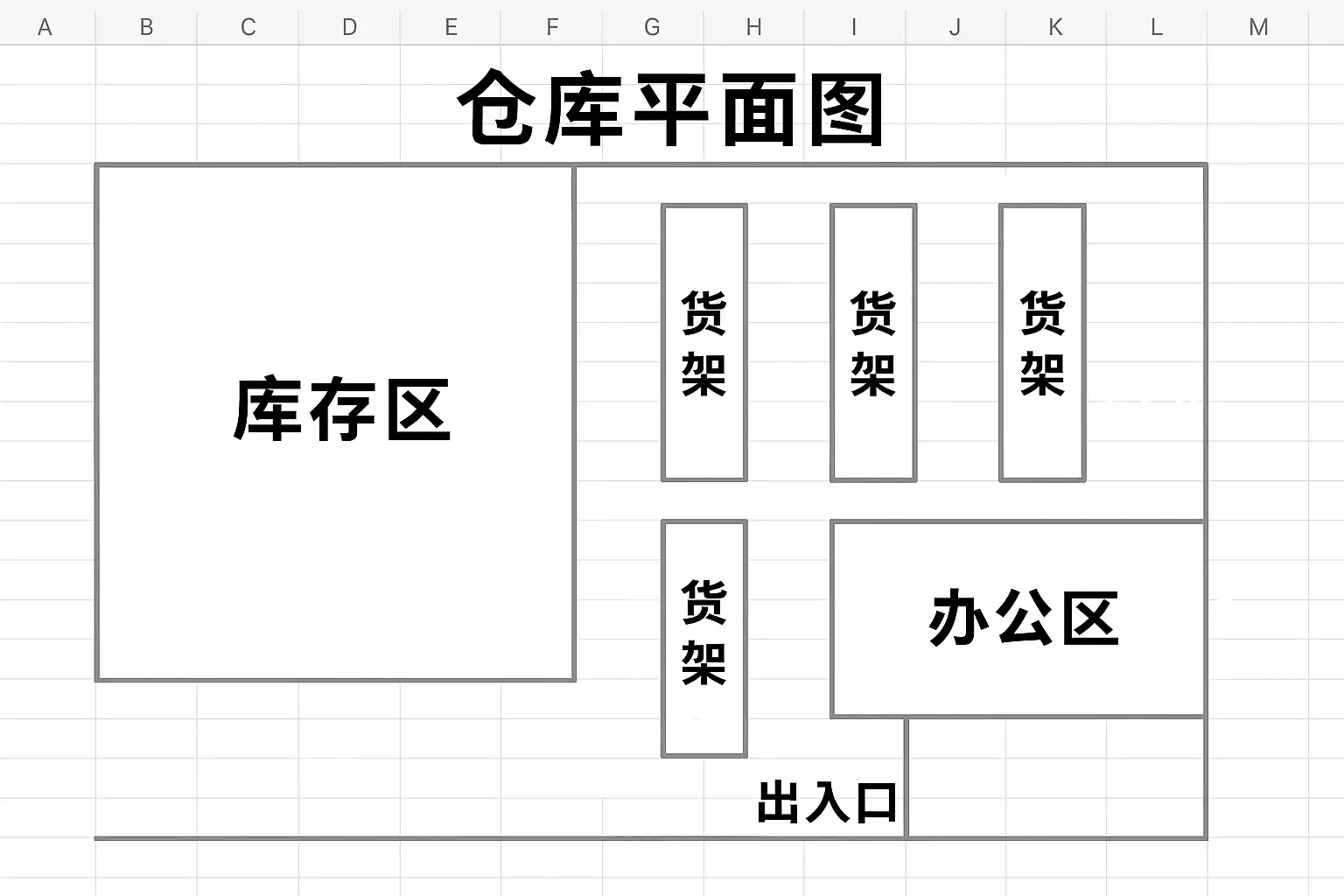

三、“插入-形状”法详细步骤（推荐）

1. 打开一个空白Excel文件，新建工作表。
2. 在菜单栏选择“插入”－“插入形状”，选取矩形、线段等基本元素。
3. 用矩形表示货架区，各区按实际尺寸比例摆放。
4. 利用线条勾勒过道，将各区隔开，标注出主次通道。
5. 用文本框为不同区域命名，如“收货区”“拣选区”等。
6. 可通过右键设置颜色填充及边框样式，提升美观度和识别性。
7. 完成后，可整体调整大小或复制到PPT/Word中用于展示。

优点说明： 此方法高度自由，可根据实际需求任意增减元素，支持随时调整。尤其适合需要多次修改或不同版本迭代场合。例如某电商企业每季度根据商品热销品类调整货架布局，只需拖拽对应模块即可再次生成新平面方案，大大提高效率。

四、“单元格合并+边框”法操作指南

1. 在工作表划定一片区域作为绘图区（如A1:Z30）。
2. 按照实际比例将不同功能区所占行列数分配好。
3. 合并代表同一区域的单元格，并启用粗线边框突出轮廓。
4. 填充不同颜色表示不同类型区域，比如收发货区可用淡蓝色标记。
5. 利用单元格内输入文字标注各功能块名称及编号。

优缺点分析：

• 优点：上手极快，非常适合快速草拟结构方案；容易直接统计面积（按单元格计数）。
• 缺点：精细性不强，不适宜表现特殊异型结构或复杂细节。

五、借助简道云零代码开发平台实现智能设计

随着数字化转型升级，用如简道云零代码开发平台辅助设计更为高效。 其优势如下：

功能	简要描述
拖拽式界面设计	支持直接拖拽控件生成布局，无需编程基础
数据自动关联	可以把库存信息与位置绑定，实现动态可视化
多端同步	支持PC网页端+手机端实时查看与更新
权限管理	可设置不同岗位查看/编辑权限，提高协作安全性
模板丰富	提供多种行业模板，一键生成标准仓库平面示意

举例说明： 某制造企业希望让仓管员实时上报每个货架状态。通过简道云搭建“仓位管理”应用，每个区域以可视控件对应，每次扫码或点击即可变更状态，同时自动汇总出全局空间使用率，大大节省人工统计时间且减少误差，支持随时导出报表与历史对比分析。这种智能化方案尤其适合中大型、多层级、多品类企业实施，提高整体管理水平。

六、实操建议与美化技巧分享

无论采用哪种方法，都建议遵循以下原则：

列表—实操关键建议

• 划分比例要参照真实尺寸，以免误导使用者判断
• 区域色彩尽量统一风格（避免太花哨）
• 标注文字要清楚明了，可加编号辅助定位
• 定期备份原始文件/版本，以便随时回溯
• 美化时优先突出主干线路和关键节点
• 推荐配合图片批注或照片补充说明实际环境

额外技巧： 可以利用Excel条件格式，为特定区域设置动态变化，比如库存紧张时自动变色预警；使用“超链接”跳转到相关数据明细页，实现信息联动展示；也可以将制作好的模板保存为自定义模板，以便反复调用，提高效率。

七、高级应用——数据联动与自动更新

对于大型企业多地点、多楼层、多类型仓库，还可以考虑如下扩展：

表格—高级应用举例

应用方向	实现方法	效果
自动盘点	与数据库系统集成	平面布局随盘点结果自动更新
动态预警	条件格式+VBA宏	库存异常区域高亮
多端协同	简道云移动端同步	手机/PAD巡检即时报回现场信息

这些进阶功能可以显著提升管理智能水平，但初学者可先从基础静态方案做起，再逐步升级系统能力。

八、常见问题解答及注意事项

FAQ列表

1. Q: Excel绘制复杂异型结构难度大怎么办？ A: 建议先在CAD画好底稿，再截图粘贴进Excel上方作为参考，然后再叠加标注说明，或者借助第三方专业工具如Visio配合作业。

2. Q: 绘完后如何保证打印效果？ A: 设置页面大小为A3/A4，根据纸张比例缩放内容，并勾选“打印网格线”和“打印标题行”，确保所有重要位置完整显示。

3. Q: 是否能将已有CAD或JPG文件导入？ A: 可以直接将图片插入到工作表，通过缩放定位，与文字列表结合使用。但不能像矢量编辑一样灵活修改内部元素，仅用于参考底版用途较佳。

4. Q: 如何多人协作编辑？ A: 推荐将文件存储于OneDrive/SharePoint等在线协作盘，实现多人同时编辑；或者采用如简道云平台进行角色权限分工协同处理。

总结&建议

通过上述介绍，可以看出利用Excel进行仓库平面图设计既快捷又灵活，非常适合小微企业、中型企业日常运维。如果追求高阶的数据驱动与业务流程一体化，则应引入类似简道云零代码开发平台这样的现代数字化工具，有效推动管理升级。建议用户根据自身团队IT水平、业务复杂度选择最匹配的方法，从基础静态方案逐步过渡到智能动态管理，将数字技术切实落地，为企业降本提效提供坚实支撑。

100+企业管理系统模板免费使用>>>无需下载，在线安装： https://s.fanruan.com/l0cac

精品问答:

---

仓库平面图怎么画Excel？有哪些步骤和技巧？

我最近需要在Excel里绘制一个仓库平面图，但是不太清楚具体步骤和技巧。有没有人能详细讲解一下，如何利用Excel画出准确且美观的仓库平面图？

在Excel中绘制仓库平面图，主要包括以下步骤：

1. 设置工作表网格大小，调整行高和列宽，使单元格接近正方形，方便布局。
2. 利用“插入”功能中的“形状”，绘制墙体、货架、通道等基本结构。
3. 使用颜色填充和边框样式区分不同区域，如储存区、装卸区等。
4. 添加文本框标注物品名称或编号，提高信息清晰度。
5. 通过“对齐”和“组合”工具优化整体布局，实现整洁美观。

案例说明：某物流公司通过调整Excel单元格为20x20像素，并用矩形形状表示货架，成功绘制了符合实际仓库尺寸的平面图，提升了仓库管理效率。

如何在Excel中利用表格和形状提升仓库平面图的可读性？

我发现直接画形状有点乱，不够清晰。有没有方法可以结合Excel的表格功能，让仓库平面图的信息更密集且易懂？

结合表格与形状是提升Excel仓库平面图可读性的关键方法：

• 使用表格框架建立基础网格结构，有助于精确定位各区域。
• 在表格内嵌入带颜色的单元格以表示不同功能区，如存储区、办公区等。
• 利用插入形状覆盖关键设施（如货架、叉车路径），增强视觉层次感。
• 配合条件格式自动高亮重要库存或通道堵塞区域，提高管理效率。

数据支持：根据统计，采用结构化表格+形状设计的仓库平面图，可减少30%的空间规划错误率。

绘制仓库平面图时，如何精准标注尺寸和比例以保证实用性？

我担心自己画的仓库平面图不能准确反映实际尺寸，这样会影响后续规划。请问怎样才能在Excel里精准标注尺寸和比例？

实现精准尺寸与比例，需要遵循以下技巧：

1. 明确实际仓库长度与宽度，将其换算为Excel单元格数量（例如1米对应5个单元格）。
2. 利用边框线条及线段标注具体长度，并配合文本框注明尺寸数值。
3. 使用绘图区“视图”设置固定缩放比例（如100%），确保打印输出时不失真。
4. 对关键结构建立比例尺示意，提高使用者识别准确度。

案例说明：某电商企业通过1:50比例尺绘制仓库布局，实现了90%以上的空间利用率，避免了重复改动。

有哪些常见问题及解决方案，在Excel中绘制复杂的仓库平面图时应注意什么？

我尝试过用Excel做较复杂的仓库布局，但经常遇到元素重叠、排版混乱的问题。大家都遇到过哪些问题，又是怎么解决这些问题的呢？

常见问题及对应解决方案包括：

问题	原因分析	解决方案
元素重叠	缺乏对齐工具或未分组	利用‘对齐’功能及‘组合’保持元素整洁
排版混乱	单元格未调整成正方形	调整行高列宽使单元格接近正方形
标注不清晰	文本框未合理安排	合理放置文本框并使用统一字体大小
打印失真	缩放比例设置不当	设置固定缩放比例并预览打印效果

数据提示：正确应用上述方法，可以提高30%的工作效率并减少25%的设计返工次数。
